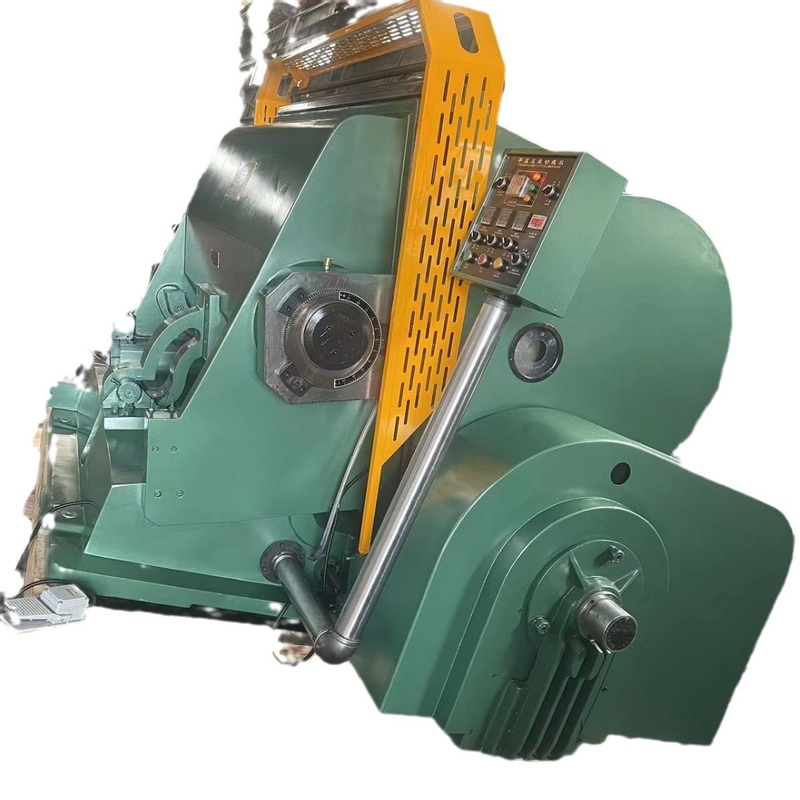

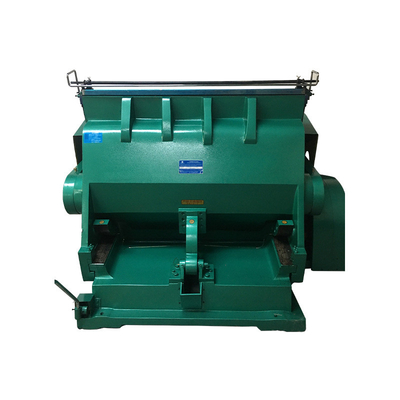

Maszyna do wytłaczania HJ2200 ze scentralizowanym systemem smarowania tankowania

Tabela konfiguracji wgłębarki płaskiej (model HJ2200)

Parametry techniczne:

1. Rozmiar wewnątrz ramy: 2200 * 1400

2. Prędkość robocza: 11 ± 2

3. Maksymalna długość ostrza: < 60m

4. Moc silnika: 15 kW

5. Masa netto: 15000 kg

6. Wymiary zewnętrzne: 2300*3100*2200

1. Odlew maszyny to żeliwo szare HT200, które jest wyżarzane.Może sprawić, że odlewy maszyny (w tym korpus, rama prasy itp.) będą mniej podatne na odkształcenia i pęknięcia.

2. Wrzeciono maszyny wykonane jest ze stali 45#.

3. Główne koła zębate maszyny są również wykonane z czterech stali fosforowo-chromowej, która jest następnie hartowana i odpuszczana.

4. Okładzina szyny prowadzącej maszyny wykonana jest z aluminium chromowo-molibdenowego 38, które następnie jest azotowane.Znacznie zwiększa jego twardość i jest mniej podatny na zużycie.Może utrzymywać ciśnienie maszyny w równowadze i niełatwo się zmieniać.

5. Łożyska maszyny wykonane są z łożysk Wafangdian.

6. Maszyna przyjmuje scentralizowany układ smarowania do tankowania, który może lepiej zapewnić płynność obiegu oleju.Spraw, aby konserwacja i tankowanie maszyny było wygodniejsze.

7. Tuleja wału korbowodu maszyny wykonana jest z tulei z czystej miedzi.Spraw, aby maszyna była bardziej precyzyjna.

Kluczowe i główne komponenty powyższych maszyn nie będą omówione oddzielnie.

1. Łożyska ślizgowe są wykonane z wysokiej jakości stopu miedzi, dzięki czemu uzyskuje się efekt zmniejszania tarcia i drgań.
2. Koło zamachowe ma duży moment siły i duży nacisk.
3. Wysoka wytrzymałość dzięki jednoczęściowemu odlewowi z wykorzystaniem najwyższej klasy materiału na korpus maszyny.
4. Jednotarczowe sprzęgło elektromagnetyczne jest czułe i niezawodne.
5. Dzięki funkcjom pracy pojedynczej, ciągłej i otwierającej, zakres przebywania jest regulowany.
6. Pozycja operacyjna jest rozsądnie ułożona, ruchome łóżko można otworzyć w optymalny sposób.
7. Niezawodny system ochrony bezpieczeństwa.



Model	Maksymalny obszar reguły	Prędkość robocza	Maksymalna długość reguły	Moc silnika	Waga	Ogólny rozmiar (L * W * H)
HJ-2500	2500*1500mm	11+-3(uderzeń/min)	<70 mln	18,5 kW	18000 kg	2300*3600*2200mm
HJ-2200	2200*1400mm	11+-2(uderzeń/min)	<60 mln	15 kW	16000 kg	2300*3100*2200mm
HJ-2000	2000*1400mm	13+-2(uderzeń/min)	<55 mln	15 kW	14500 kg	2270*3100*2150mm
HJ-1800	1800*1280mm	13+-2(uderzeń/min)	<50 mln	11KW	12000 kg	2180*2560*2100mm
HJ-1600	1600*1250mm	13+-2(uderzeń/min)	<43 mln	11KW	11000 kg	2170*2560*2080mm
