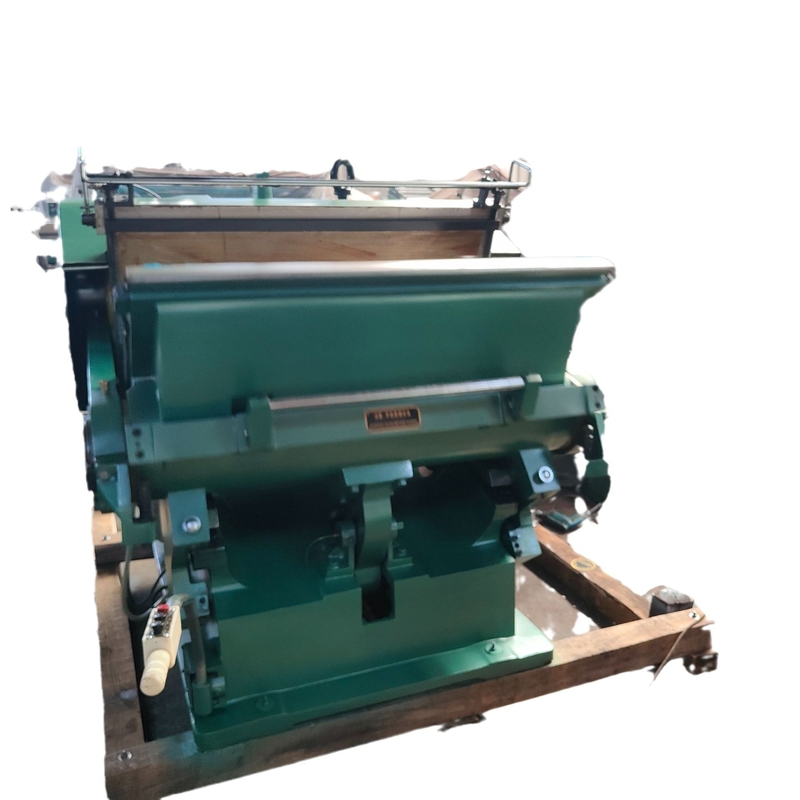

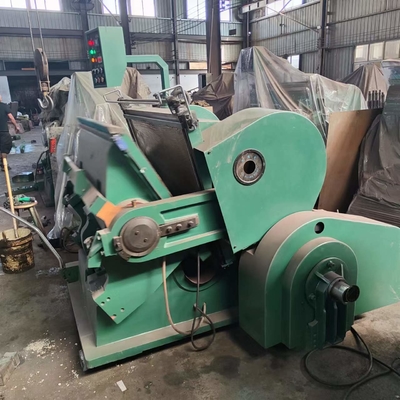

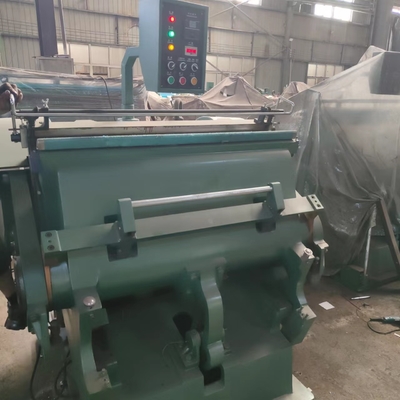

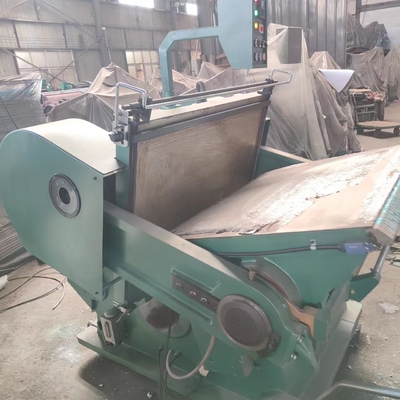

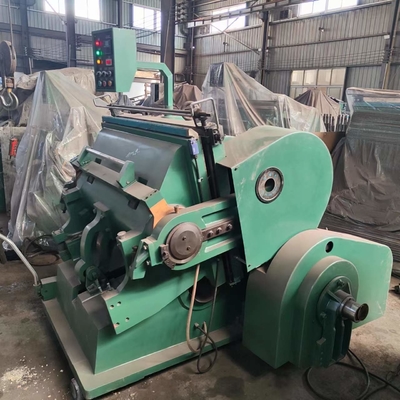

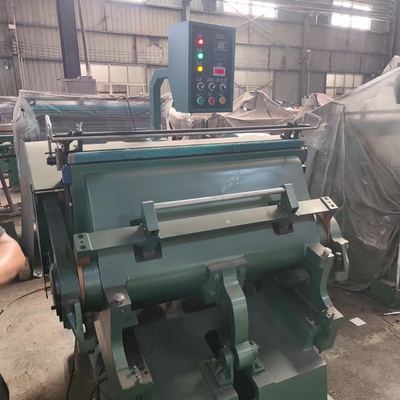

Tabela konfiguracji wgłębarki płaskiej (model HJ1040)
Parametry techniczne:
1. Rozmiar wewnątrz ramki: 1040 * 720
2. Prędkość robocza: 22 ± 2
3. Maksymalna długość ostrza: <28m
4. Moc silnika: 4KW
5. Masa netto: 3200kg
6. Wymiar graniczny: 1850*1800*1700
1. Odlew maszyny to żeliwo szare HT200, które jest wyżarzane.Może sprawić, że odlewy maszyny (w tym korpus, rama prasy itp.) będą mniej podatne na odkształcenia i pęknięcia.
2. Wrzeciono maszyny wykonane jest ze stali 45#.
3. Główne koła zębate maszyny są również wykonane z czterech stali fosforowo-chromowej, która jest następnie hartowana i odpuszczana.
4. Okładzina szyny prowadzącej maszyny wykonana jest z aluminium chromowo-molibdenowego 38, które następnie jest azotowane.Znacznie zwiększa jego twardość i jest mniej podatny na zużycie.Może utrzymywać ciśnienie maszyny w równowadze i niełatwo się zmieniać.
5. Łożyska maszyny wykonane są z łożysk Wafangdian.
6. Maszyna przyjmuje scentralizowany układ smarowania do tankowania, który może lepiej zapewnić płynność obiegu oleju.Spraw, aby konserwacja i tankowanie maszyny było wygodniejsze.
7. Tuleja wału korbowodu maszyny wykonana jest z tulei z czystej miedzi.Spraw, aby maszyna była bardziej precyzyjna.
Kluczowe i główne komponenty powyższych maszyn nie będą omówione oddzielnie.
Główne cechy konstrukcyjne:
1. Łożyska ślizgowe są wykonane z wysokiej jakości stopu miedzi, dzięki czemu uzyskuje się efekt zmniejszania tarcia i drgań.
2. Koło zamachowe ma duży moment siły i duży nacisk.
3. Wysoka wytrzymałość dzięki jednoczęściowemu odlewowi z wykorzystaniem najwyższej klasy materiału na korpus maszyny.
4. Jednotarczowe sprzęgło elektromagnetyczne jest czułe i niezawodne.
5. Dzięki funkcjom pracy pojedynczej, ciągłej i otwierającej, zakres przebywania jest regulowany.
6. Pozycja operacyjna jest rozsądnie ułożona, ruchome łóżko można otworzyć w optymalny sposób.
7. Niezawodny system ochrony bezpieczeństwa.
| Model |
Maksymalny obszar reguły |
Prędkość robocza |
Maksymalna długość reguły |
Moc silnika |
Waga |
Ogólna demisja |
| HJ-1200 |
1200*830mm |
20+-2(uderzeń/min) |
<32 mln |
5,5 kW |
4500 kg |
2050*2150*1900mm |
| HJ-1100 |
1100*800mm |
20+-2(uderzeń/min) |
<30 mln |
4KW |
4200kg |
2000*1950*1700mm |
| HJ-1040 |
1040*720mm |
22+-2(uderzenia/min) |
<28 mln |
4KW |
3200 kg |
1850*1800*1700mm |
