Szczegóły Produktu:
|
| Nazwa: | Maszyna do druku fleksograficznego 6C 850 | EPC: | Posiadać |
|---|---|---|---|
| Automatyczne napięcie: | Posiadać | Ceramiczny wałek anilox: | MARKA CUNTIAN |
| ZAMKNIĘTE LISTWA DOKTORSKA: | Posiadać | ||
| Podkreślić: | Wymagania w zakresie bezpieczeństwa,Maszyna do druku wysokoprędkowego z gwarancją,Maszyna do druku Flexo 6 kolorów |
||
Maszyna do druku fleksograficznego

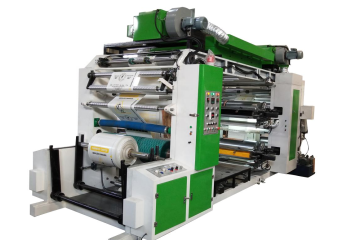

6C850 Maszyna do druku fleksograficznego
Podstawowe parametry 核心参数
| Imię i nazwisko | Parametr |
| Kolory: Kolor: | 6 kolorów |
| Maksymalna szerokość materiału: 最大材料宽度: | 850 mm |
| Maksymalna szerokość druku: 最大印刷宽度: | 800mm |
| Długość druku: 印刷长度: | 300-1300 mm |
| Precyzja druku: 套色精度 | ±0,2 mm |
| Metoda rejestracji kolorów: 套色方式 | Ręcznie 手动 |
| Wałek rastrowy: 网纹辊 | Ceramiczny wałek rastrowy 陶瓷网纹辊 |
| Struktura przekładni:传动结构 | Synchroniczny napęd pasowy 同步带 |
| Prędkość maszyny: 机械速度 | 20-100 m/min |
| Szybkość drukowania: 印刷速度 | 20-80 m/min |
| Średnica rolki materiału: 料卷直径范围 | ≤1500mm |
| Wał powietrzny: 气涨轴 | ￠76 mm*4 |
| Całkowita moc maszyny: 整机功率 | 40KW |
| Główna rama maszyny:主机架 | Żeliwo 铸铁 Grubość 75 mm |
| Dokładność przekładni 齿轮精度 | 5 miesięcy |
| 备注 | |
| 版辊/网纹辊数量 | 4 czerwca |
| Cylinder drukujący: 版辊周长 | (Zaakceptuj dostosowane) |
| Liczba sit rastrowych: 网纹辊线数 | (Zaakceptuj dostosowane) |
| Grubość płyty: 版材厚度 | (Zaakceptuj dostosowane) |
| Napięcie: 电源 | (Zaakceptuj dostosowane) |
Ogólny schemat odniesienia układu:5800 mm × 2200 mm × 4700 mm, 整体布局参考图
Masa maszyny8000 kg,Załaduj do kontenera o wysokości 40 stóp w postaci kostki .装柜一个40尺高柜.
一:CZĘŚĆ GŁÓWNA 机器主要组成
| JEDNOSTKA ODWIJANIA 放料部分 | ||
| Kontrola napięcia:张力控制 |
Silnik + drążek wahadłowy 电机+摆杆 |
|
| Metoda karmienia:上料方式 | Przez pneumatyczne 气动 | |
| JEDNOSTKA TRAKCYJNA 牵引部分 | ||
| Material Traction 材料牵引 |
Trakcja przed prasowaniem + przyczepność po prasowaniu 印前牵引+印后牵引 |
Grubość poszycia walca stalowego: 10 wątków 钢辊电镀厚度:10丝 |
| JEDNOSTKA DRUKOWANIA 印刷部分 | ||
| Metoda jazdy: 驱动方式 | Napęd silnikowy z przetwornicą częstotliwości 变频电机驱动 | |
|
Korekta odchylenia dosuwu 进料纠偏 |
Ultradźwiękowy + Serwomotor 超声波+伺服电机 | dokładność korekcji ± 0,2 mm 纠偏精度 |
| Metoda blokowania płyty 锁版 | Ręcznie 手动 | |
| Przekładnia rolkowa:辊筒齿轮 | Przekładnia śrubowa 斜齿轮 | P=5mm |
| Pociągnięcie rejestrujące kolor: 套色行程 |
±15mm w pionie, ±50mm w poziomie ± 15 mm i ± 50 mm |
|
| SUSZARNIA 烘干部分 | ||
| Rura grzewcza: 加热管 |
Główny piekarnik: 11 szt. 主烘箱;11根 Jednostka koloru Piekarnik: 8 szt. 色组烘箱:8根 |
Stałe wahania temperatury ±2℃ Temperatura ±2 ℃ |
| Długość piekarnika: 烘箱长度 | 2,5 m |
Hałas ≤ 75dB podczas pracy z dużą prędkością 高速运行时噪音≤75dB |
| Moc wentylatora: 风机功率 |
Główny wentylator: 2,2 kW do 2,2 kW Wentylator jednostki koloru: 2,2 kW (2,2 kW) |
Stałe wahania temperatury ±2℃ Temperatura ±2 ℃ |
| Całkowita moc grzewcza:加热总功率 | 26 kW |
Centralna kontrola stałej temperatury 中央恒温控制 |
| Rodzaj suszenia: 烘干方式 | Ogrzewanie elektryczne 电加热 | Czas reakcji na ogrzewanie ≤ 3 minuty加热响应时间≤3 分钟 |
| JEDNOSTKA NAWIJANIA 收卷部分 | ||
| Kontrola napięcia: 张力控制 | Silnik + drążek wahadłowy 电机+摆杆 |
Obciążenie wału powietrznego ≥ 500 kg 气涨轴承载≥500Kg |
| Metoda rozładunku:下料方式 | Przez pneumatyczne 气动 | |
| CZĘŚCI ELEKTRYCZNE 电机部分 | ||
| Główny silnik: 主电机 | 5,5 kW | |
| Silnik atramentowy:运墨电机 | 75w | |
| Silnik uzwojenia:收卷电机 | 5,5 kW | |
二,LISTA GŁÓWNYCH CZĘŚCI 主要配件清单
| 名称 | Pokaż | 特点 |
|
主电机 |
|
Chińska marka pierwszorzędna ZhanPeng RuiAn |
|
Sterownik PLC |
|
Chińska marka pierwszorzędna Technologia HuiChuan 汇川技术 |
|
变频器 |
|
Chińska marka pierwszorzędna Technologia HuiChuan 汇川技术 |
|
运墨电机 |
|
Chińska marka pierwszorzędna ZhanPeng RuiAn |
|
低压电器/按钮 |
|
Francja Schneider |
|
电源开关 |
|
Francja Schneider |
|
工业固态 |
|
Pierwszorzędna chińska marka Zhejiang Meigeer 浙江美格尔 |
|
网纹辊 |
|
Chińska marka pierwszorzędna YunCheng ShangHai上海运城 |
|
铝辊 |
|
Chińska marka pierwszorzędna ChuangBo WenZhou 温州创博 |
|
摆杆张力 |
|
Chińska marka pierwszorzędna XinLinDa HangZhou 杭州新林达 |
|
纠偏 |
|
Chińska marka pierwszorzędna EnRuiSi ChongQing 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC Tajwan 台湾亚德客 |
| Łożysko |
|
Chińska marka pierwszorzędna Harbina 哈尔滨 |
三, Prawdziwy obraz produktu 产品实拍图
|
|
|
odprężenie 放卷 |
|
Przewodnik po sieci 纠偏 |
|
Trakcja przed prasowaniem 印前牵引 |
|
Grupa drukarska Więcej informacji |
|
Automatyczne podawanie atramentu 自动上墨 |
|
Pojedynczy rakla + ceramiczny wałek rastrowy 单刮刀+陶瓷网纹辊 |
|
Napęd walcowy z przekładnią śrubową 版辊斜齿轮传动
|
|
Hydrauliczny wałek blokujący 液压锁版 |
|
Suszenie międzykolorowe 色间干燥 |
|
Główny silnik 主电机 |
|
Synchroniczny napęd pasowy 同步带传动
|
|
Długość piekarnika: 2,5 m 烘箱长度 |
|
Panel sterowania 操作面板 |
|
Trakcja po prasie 印后牵引
Huśtawka ramienia napinającego张力摆臂
Uzwojenie cierne 摩擦收卷 |
| Konfiguracja grupy drukowania 印刷组配置 | |
|
Ręczna rejestracja kolorów 手动套色 Ręczna rolka do przodu i do tyłu 手动进退版辊 |
| Konfiguracja opcjonalna 可以选择的配置 | |
|
Metalowy wałek rastrowy 金属网纹辊 (Jest tani, ale trudno wydrukować małe znaki) -600 USD/kolor
|
|
Zamknięte Doktor Blade封闭式刮墨刀 (Prędkość drukowania może osiągnąć 100 m/min) +900 USD/kolor
|
|
Rejestr elektryczny 电动套色 +500 USD/kolor
|
|
Kamera +3000 USD |
|
Zwykła maszyna koronowa o mocy 8 kW +3000 USD |
|
Obróbka koronowa ze zmienną mocą dostosowaną do prędkości maszyny +4500 USD |
