HJ—2000A型电脑高速分切机

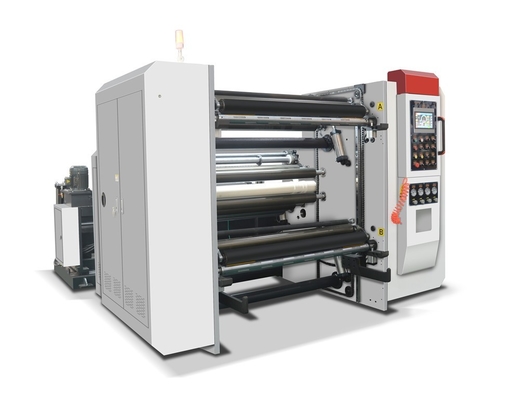

HJ—2000AKomputerowa szybka maszyna do cięcia wzdłużnego

一,用途:Nadaje się do:

30-400g/m²²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料,无纺布材料,复合材料等.

Ta maszyna nadaje się do dużej ilości papieru, na przykład 30-400 g/m², papier i folia laminowana, PET / PVC itp. najlepsza maszyna do cięcia rolek jumbo.

二,性能及特点:Charakterystyka:

1. 该机采用伺服电机三电机同步控制,自动锥度张力,中心表面卷取方式;

Sterowanie synchronizacją serwomechanizmu z trzema silnikami, automatyczne napinanie taśmy, przewijanie środka i powierzchni razem;

2,本机采用变频调速,保持加速中平稳运转;

Prędkość regulacji częstotliwości użytkowania maszyny, utrzymuj stabilną pracę podczas przyspieszania;

3,自动计米,自动停机,报警等功能；

automatyczna ilość licznika, automatyczna stała długość, automatyczne zatrzymanie maszyny po uruchomieniu alarmu, automatyczna kontrola napięcia itp.

4,收卷采用A,B气胀轴结构,装卸操作方便;

Rolka podająca wykorzystuje wałek powietrzny 3 # (rdzeń tuby papierowej 76 mm)

5,放卷采用光电式纠边方式;

Przewijanie wykorzystuje sposób sterowania pozycją krawędzi fotokomórki

6,圆刀纵切废边自动排放装置；可选配全自动调刀

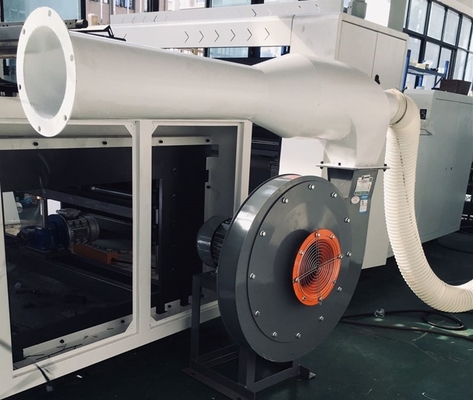

Okrągły nóż nacina odpadową krawędź rolki i jest automatycznie wypuszczany przez wentylator

7,无轴液压式放卷配置.

Automatyczna hydrauliczna część odwijająca wałek

• 技术参数:Jednostka rozwijania:

四,机器配置:Konfiguracja maszyny:

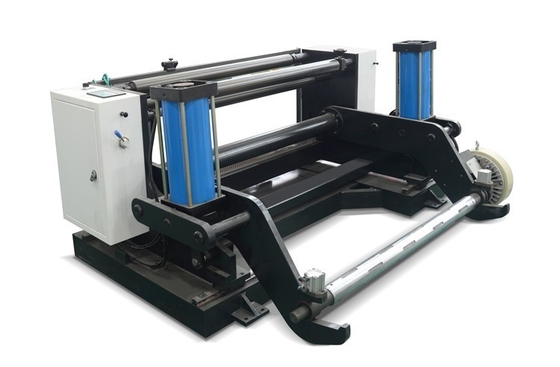

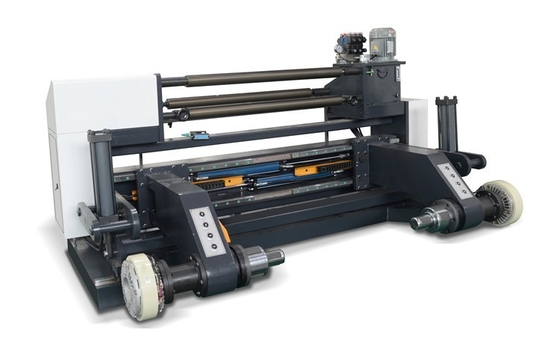

1.放卷部分:放卷配置自动式液压无轴上料放卷结构

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. 张力控制:张力采用磁粉控制20kg 2只
4. 放卷轴采用3英寸和6英寸通用结构2 razy

1. Odwijanie: odwijanie części wykorzystuje hydraulikę wału

1. Stojak na maszynę wykorzystuje konstrukcję stalową.Poruszaj się za pomocą prowadnicy liniowej.

(2) Poruszaj się, używaj systemu korekcji typu statycznego. EPC korzysta z Chin.

(3) kontrola napięcia: kontrola hamulca za pomocą napięcia 20 kg 2 zestawy

(4) rozwijanie rdzenia wykorzystuje 3-6 cali 2 pes

2.主机部分:机架采用优质喷塑钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机11KW
3. 变频器采用国产宏远品牌11kW

2. Główny inżynier (typ tarcia powierzchniowego): Regał wykorzystuje wysokiej jakości konstrukcję odlewniczą

1) Sterownik i mechanizm napędowy:

(1) Rolka kabestanowa wykorzystuje silnik i sposób łączenia prędkości reduktora

(2) użycie silnikaChing serwosilnik (11KW) 1 zestaw

(3) Przetwornica częstotliwości wykorzystuje chińską markę farwind 11kW

2)牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) Wyposażenie trakcyjne:

1. Typ konstrukcji: Aktywna trakcja pneumatyczna rolka dociskowa
2. Sposób kierowcy: główna rolka napędowa napędu głównego, główna rolka napędowa osi głównej
3. Prasa używa sterowania pneumatycznego

3)分切装置:

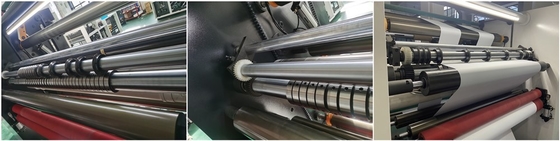

1. 采用圆刀分切装置结构.全自动调刀为选配结构
2. 圆刀采用上海,可任意手动调节 10付
3. Szerokość robocza: ±0,2 mm
4. 废边排出系统采用高压风机3KW

3) sprzęt do cięcia wzdłużnego:

1. Użyj konstrukcji sprzętu do cięcia nożem okrągłym. Należy wybrać nóż do automatycznej regulacji
2. Okrągły nóż używa Szanghaju, może swobodnie regulować 10 sztuk
3. Precyzja cięcia: ± 0,2 mm
4. system odprowadzania ścieków po stronie odpadów przyjmuje wentylator wysokociśnieniowy 3KW

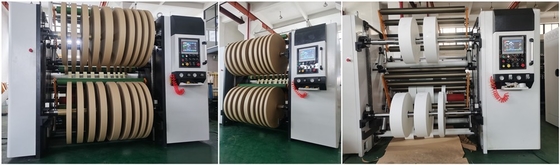

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格和6英寸规格) 各2条
2. 收卷电机采用中国产上海丹马伺服电机 11KW
3. 变频器采用国产宏远11KW 2套
4. 传动方式:采用齿轮传动独立控制方式2套
5. 收卷最大直径:φ1000mm,
6. 收卷上轴, 下料采用自动卸料装置形式 1套

3. Sprzęt do przewijania:

Sposób konstrukcji: użyj dwóch przewijania wału powietrznego

1. Rolka do przewijania wykorzystuje wielowypustowy wałek powietrzny (specyfikacja 3 cale i 6 cali) 4 szt
2. Zastosowanie silnika Chińskie serwo marki 11KW 2szt
3. Falownik wykorzystuje sterowanie wektorowe 11KW 2szt
4. Sterownik: Niezależna przekładnia sterująca 2 zestawy

(5) Maksymalna średnica przewijania: 1000 mm

(6) Dwa wałki przewijające wykorzystują automatyczne urządzenie rozładowcze typu silnikowego z 1 zestawu

5.控制部分:Sposób sterowania:

采用连体式控制柜和配电箱集中控制 1套

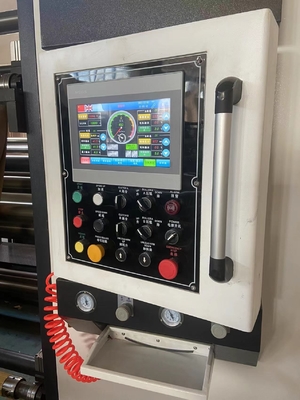

1. 该机的控制系统大致可分为主机速度控制,放卷张力控制,收卷张力调节,自动计米等由PLC集中控制,触摸屏采用台湾威纶,PLC采用德国西门子;
2. 触摸屏采用10寸,可推拉式结构
3. PLC计长；报警停车；自动定长.
4. 可以予设分切长度停机

6.配套设施:(用户自行负责,不在厂家标配范围.有220v电压时,厂家只提供变压器转换)

1. 电源:三相四线空气开关:电压380 50Hz
2. 气源:空压机 6个气压

To elektryczna skrzynka sterownicza i zasilacz razem na maszynie 1 zestaw

1. System sterowania maszyny, w tym kontrola prędkości głównego inżyniera, kontrola napięcia odwijania, kontrola napięcia przewijania, automatyczne liczenie liczników itp. Sterowanie za pomocą PLC, ekran dotykowy wykorzystuje WEINVIEW Tajwan, PLC wykorzystuje Siemens Germany;i inne sterowanie (typ ciśnienia hydraulicznego)
2. Ekran dotykowy przyjmuje 10-calową strukturę push-pull.
3. Automatyczny licznik liczników PLC, automatyczne zatrzymanie po alarmie, automatyczna stała długość.
4. Może automatycznie zatrzymać się po osiągnięciu miernika ustawień.

6. Dodatkowe wyposażenie: (odpowiedzialny za to kupujący)

1. Zasilanie: trójfazowy 4-przewodowy przełącznik;22 V 50 Hz
2. Powietrze: sprężarka powietrza

汇总电器表格主要配置:
