HJ-61400 Maszyna do druku fleksograficznego 1400mm Szerokość 10-70m/Min Prędkość

HJ-61400 Maszyna do druku fleksograficznego

Zdjęcie jest tylko w celach informacyjnych.

1:Główny parametr

Odp.: Model: HJ-61400

B: materiał: papier

C: maks.Szerokość materiału: 1400 mm

D:Maks.Szerokość nadruku: 1350mm

E: maks. Długość drukowania: 200-1200 mm

F: Maks.Szybkość drukowania materiału: 10-70m/min

G: Grubość płyty (łącznie z klejem): 2,38 mm

H. Wymiary maszyny: 6200*2400*2650mm

I. Masa maszyny: 4800kg

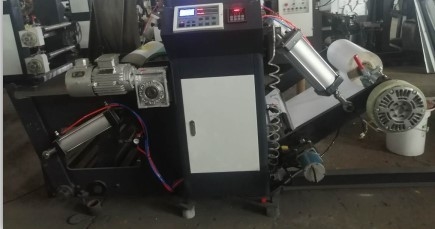

2:Rozwiń jednostkę:

O: Maks.Długość rolki: 1450mm

B: Maks.Długość efektywnej rolki: 1400mm

C:Śred.rolki: 76mm

D:Maks.Śr.Odwijania: 1200 mm

E: Rodzaj odwijania: proszek magnetyczny z auto.napięcie, wał powietrzny, urządzenie EPC, typ pneumatyczny

3:Jednostka trakcyjna:

Odp.: konstytucja trakcji: rolka gumowa i rolka chromowana

B: Strefy trakcji: 3

4:Jednostka drukująca:

Odp .: Konstytucja drukowania: wałek chromowany, wałek gumowy, wałek aniloksowy z ostrzem doktora, wałek klejony płytowo

B: obwód rolki dociskowej: 200-1200 mm

C: materiał płyty: żywica i guma

D: Zasada działania: Napęd z przekładnią śrubową

E: Regulacja wałka platerowanego klejem: typ pneumatyczny

F: wałek rastrowy: ceramiczny wałek rastrowy: 1 szt./na kolor

5:Jednostka grzewcza i susząca:

Odp.: rodzaj ogrzewania i suszenia: najpierw dmuchanie, a następnie ogrzewanie

B: strefy grzewcze: rury grzewcze 9 stref

C: Moc ogrzewania: 16,5 kW

D: pomoc w suszeniu długość: 1m

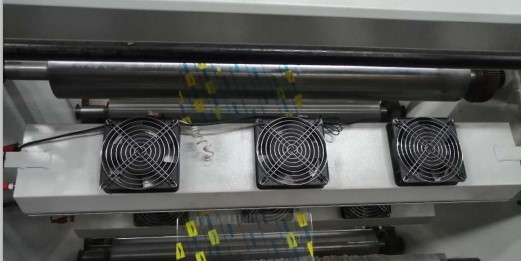

E: mały wentylator: 21 sztuk

F: moc wentylatora: 15 w/szt

6:Części elektryczne:

A:Silnik główny: 4,2 kW

B: silnik do przenoszenia atramentu: 15 w * 6 sztuk

C: Falownik z regulacją prędkości jest wyposażony w silnik główny

7:Jednostka przewijania:

O: Maks.Długość rolki: 1450mm

B: Maks.Długość efektywnej rolki: 1400mm

C:Śred.rolki: 76mm

D:Maks.Śr.wiatru: 1200mm

E: Rodzaj przewijania: walcowanie powierzchniowe, wał powietrzny, typ pneumatyczny

8:Główna lista specyfikacji maszyny:

A. Silnik główny: 1 szt. (Kuayue, Szanghaj)

B. Silnik do przenoszenia atramentu: 1 szt. (Libang, Chiny)

C: silnik konwertera: 1 szt. (Ruian)

D: falownik: 1 szt. (Kewo, Shenzhen)

E: mały wentylator: 21 sztuk (Fengyang szanghaj)

F: Rolki aluminiowe: (Ruian)

G: ceramiczny wałek rastrowy: 1 szt./na kolor (Yuncheng)

H: Gumowe rolki: 1 szt./z koloru (produkcja własna)

I: Części elektryczne niskiego ciśnienia :( Zhenju, Chiny)

J:Przełączniki: (emluator Schneidera)

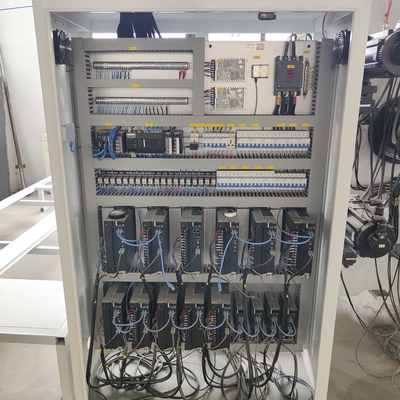

K:Skrzynka sterownicza elektryczna: 1 kpl. (produkty własne)

L: główny korpus maszyny: 1 zestaw (produkty własne)

M: Odlewanie głównej maszyny: 1 zestaw (Chuangxin Cast iron Co., Ltd, Henan)

N: element pneumatyczny: 1 zestaw (Chuangfeng Qidong)

10: Części zamienne za darmo:

Skrzynka narzędziowa 1 zestaw (śrubokręt 1-10 #, pistolet olejowy, wewnętrzny klucz sześciokątny 1 zestaw)

Przełączniki 2 szt

Stycznik 2 szt

Rurka grzewcza 2 szt

Instrukcja obsługi maszyny 1 szt

Instrukcja falownika 1 szt

Cylinder drukarski 1 zestaw (Długość drukowania 400 mm)
