Szczegóły Produktu:
|
| Dokładność drukowania: | Wysoka celność | Kolor druku: | Wielobarwność |
|---|---|---|---|
| Koszt drukowania: | Ekonomiczny | Trwałość drukowania: | Wysoka trwałość |
| Wydajność drukowania: | Wysoka wydajność | Elastyczność drukowania: | Wysoka elastyczność |
| Konserwacja drukowania: | 8 kolorów | Materiał do drukowania: | Różne materiały |
| Metoda drukowania: | Druk fleksograficzny | Jakość druku: | WYSOKA JAKOŚĆ |
| Niezawodność drukowania: | Wysoka niezawodność | Rozdzielczość drukowania: | Wysoka rozdzielczość |
| Rozmiar wydruku: | Dostosowane | Szybkość drukowania: | Wysoka prędkość |
| Czas drukowania: | Krótki czas | Max. Maks. Width of Printing Szerokość druku: | 1350 mm |
| Długość druku: | 380-800mm | ||
| High Light: | Maszyna do druku fleksograficznego o wysokiej wytrzymałości,szybka maszyna do druku fleksograficznego 800 mm,8 kolorów Maszyna do druku fleksograficznego |
||

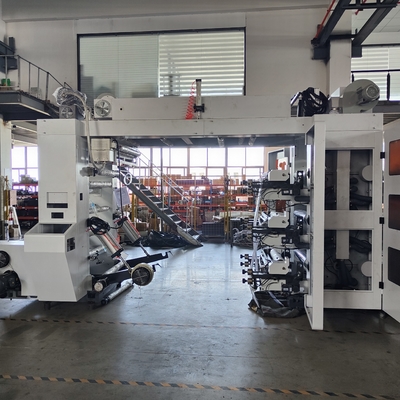

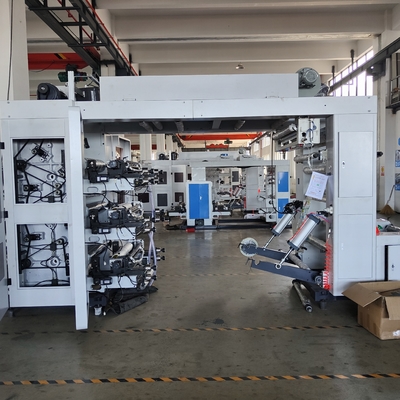

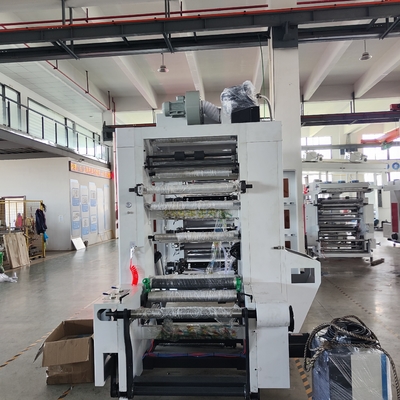

HJ-CI81400 WYSOKA PRĘDKOŚĆ MASZYNY FLEKSODRUKOWEJ CI
gorąco w celach informacyjnych
CECHY:
4. Nowo zaprojektowany system suszenia wiatrem do pracy z dużą prędkością.
5. Sterowanie elektryczne za pomocą PLC (SIEMENS) z kolorowym ekranem dotykowym typu człowiek-maszyna (HMI)
6. Precyzja rejestru: +-0,1 mm (sterowanie PLC)
7. Wszystkie obracające się rolki są wyposażone w dynamiczną regulację balansu.
8. Maszyna z szybkim systemem sterowania EPC serwomechanizmu
9. Maszyna z podnośnikiem cylindra drukującego
Główne parametry techniczne:
| 1)Główne parametry | |
| Model | HJ-CI 81400 |
| Maks.Szerokość materiału | 1400 mm |
| Maks.Szerokość druku | 1350 mm |
| Materiał do drukowania | Rolka folii/papieru/tkaniny |
| Kolor druku | 8 kolorów |
| Długość druku | 380-800mm |
| Maks.Prędkość mechaniczna maszyn | 300m/min |
| Szybkość drukowania materiałów | 10-280 m / min (inna prędkość materiału trochę inna) |
| Grubość płyty | 1,7 mm (płyta z żywicy) |
| Ciężar maszyny | 20000 kg |
|
Wymiar maszyny (dł. × szer. × wys.) |
9m × 2,5m × 4m
|
| Napięcie | 380 V, 3 fazy, 50 Hz |
| Blat maszyny z poręczą | 1 zestaw |
| Podnośnik do załadunku i rozładunku cylindra drukarskiego | 1 zestaw |
| Podstawa maszyny | Żeliwo stałe 95mm-ht 250 |
| 2)Odpręż się | |
| Maksymalna szerokość drukowania | 1350 mm |
| Maksymalna średnica.z Odprężenia | ￠1200 mm |
| Typ odwijaka | Pneumatyczne automatyczne ładowanie, proszek magnetyczny 10 kg, automatyczne napięcie |
| Odwijak EPC | Sterowanie serwomotorem |
| Średnica rdzenia osi￠ | 76 mm |
| 3)Jednostka trakcyjna | |
| Konstytucja trakcji | Rolka aluminiowa, rolka chromowana |
| Strefy trakcji | 2 strefy |
| Silnik trakcyjny - serwosilnik | 3,7 kW * 2 szt |
| 4)Jednostka drukująca | |
| Centralny bęben |
￠1800 mm
|
| Obwód cylindra drukarskiego | 380-800 mm (Wyposażony w jeden zestaw cylindrów drukarskich za darmo |
| Materiał płyty | Płyta żywiczna 1,7mm |
| Zasada pracy |
Precyzyjny system przekładni zębatych
|
| Regulacja rejestracji |
Zmotoryzowany system rejestracji poziomej i wzdłużnej
|
| Precyzja nadruku (mm) | +-0,1 mm |
| Ceramiczny wałek rastrowy | 8 sztuk (marka Murata, Japonia) |
| Zamknięta komora Doctor Blade | 8 ZESTAWÓW |
| Automatyczna cyrkulacja atramentu + system szybkiego mycia | 1 zestaw |
| interfejs człowiek-komputer | 1 zestaw |
|
Cylinder drukarski oddzielony płytą
|
PNEUMATYCZNY |
| Wyreguluj wejście i wyjście cylindra | Ręczny + silniki |
| Inspekcja wideo/kamera | 1 zestaw |
| Urządzenie do obróbki koronowej (marka chińska) | 1 zestaw |
| 5)Jednostka grzewcza i susząca(ogrzewanie elektryczne + ogrzewanie IR) | |
| Rodzaj ogrzewania i suszenia | Najpierw dmuchanie, potem ogrzewanie |
| Moc ogrzewania | 70kw |
| System suszenia | Oddzielny system suszenia + centralny układ wydechowy |
| Długość suszarki | 4m |

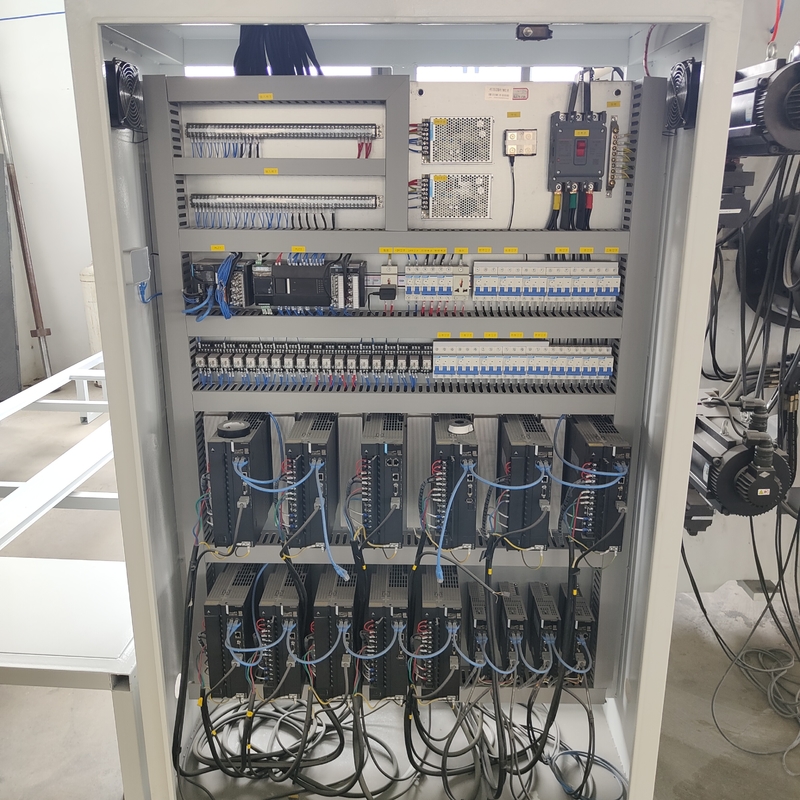

| 6)Części elektryczne | |
| Głównym silnikiem-siłownik | 22kw |
| Silnik do przenoszenia atramentu z wentylatorem | 8szt |
| Silnik rejestracji poziomej | 8szt |
| Silnik rejestracji pionowej | 8szt |
| silnik wejścia i wyjścia cylindra | 16szt |
| 7)Jednostka przewijania | |
| Maksymalna szerokość materiału | 1400 mm |
| Max.Dia przewijarki | ￠1200 mm |
| Rodzaj przewijarki | Pneumatyczny automatyczny rozładunek |
| Silnik serwo przewijarki | 5,5kw |
| Wałek bananowy | 1 szt |
| Szyb odbiorczy | Szyb powietrzny |
| Średnica rdzenia osi | ￠76mm |
Główna lista konfiguracji:
| falownik | JASKAWA |
| Głównym silnikiem | SIEMENS |
| PLC | SIEMENS |
| Dotykowy interfejs człowiek-maszyna | SIEMENS |
| URZĄDZENIA ELEKTRYCZNE NISKIEGO NAPIĘCIA | MARKA SIEMENS |
| Ceramiczny wałek rastrowy | MURATA/YUNCHENG |
| Łożysko |
Łożysko główne: LYC Łożysko jednokierunkowe: ASNU (Niemcy) |
| Silnik atramentowy | MAILY |
| Ostrze lekarza komorowego | Chiny |
| Inspekcja wideo | PUSAI |
części zamienne gratis:
| Nazwa części zamiennych | Ilość | |
| 1 | Przybornik | 1 zestaw |
| 2 | 1-10 # śrubokręt | 1 szt |
| 3 | pistolet olejowy | 1 szt |
| 4 | Wewnętrzny klucz sześciokątny | 1 zestaw |
| 5 | Przełączniki i przyciski | 2 szt |
| 6 | Stycznik | 2 szt |
| 7 | rura grzewcza | 2 szt |
| 8 | Przekaźnik | 4 szt |
| 9 | Drukowanie łożyska cylindra | 4 szt |
| 10 | Kran powietrza | 5szt |
| 11 | Przekładnia wałka rastrowego | 2 szt |
| 12 | Taśma uszczelniająca w raklach | 10 sztuk |
