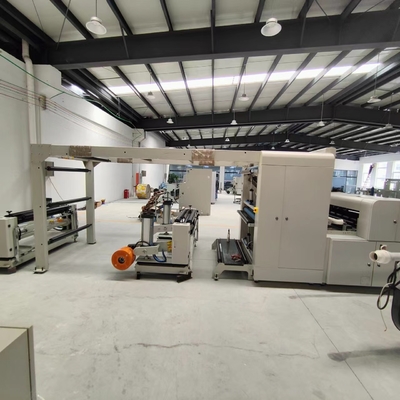

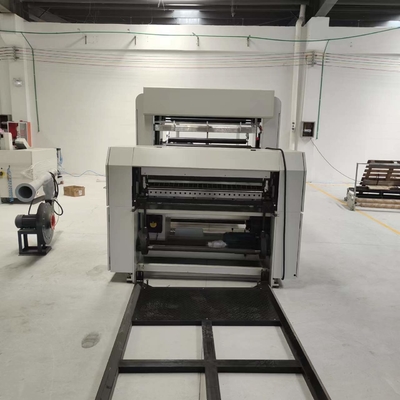

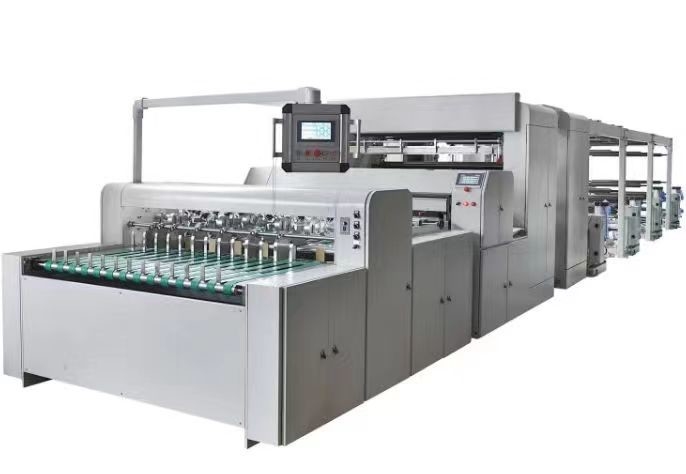

2, Opis funkcjonalny każdej części:

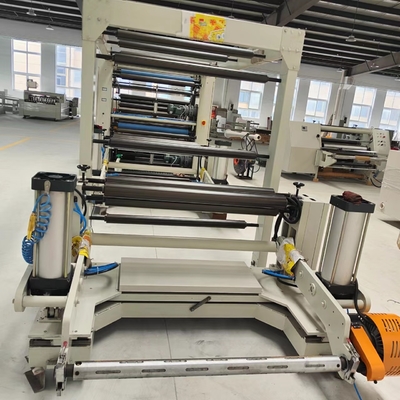

1. Sekcja rozwijania:
1. Odwijanie przyjmuje bezwałowy hydrauliczny stożek, który jest wygodny w obsłudze przez jedną osobę.Przyjmując specjalny stożkowy kształt wierzchołka, nie uszkadza wewnętrznej ściany rdzenia rury.3-calowe i 6-calowe mechaniczne urządzenia blokujące tuleje rozprężne są solidne i trwałe.Lewe i prawe ramię zaciskowe są sterowane hydraulicznie za pomocą prowadnicy liniowej z rowkiem w kształcie jaskółczego ogona.Dwa hydrauliczne cylindry mocujące, od lewej do prawej, rozdzielają się jednocześnie, co sprawia, że operacja mocowania jest niezwykle wygodna.
2. Dwa hydrauliczne cylindry do załadunku i rozładunku mogą wytrzymać ciężar 3 ton surowców, oszczędzając siłę roboczą i skracając czas załadunku i rozładunku.
3. Średnica odwijania jest automatycznie wykrywana przez czujnik zbliżeniowy na wale napędowym odwijania i nie ma potrzeby wprowadzania grubości materiału.Resztkową średnicę odwijania można ustawić tak, aby automatycznie zwalniała i zatrzymywała się, co ułatwia odbieranie kolejnej rolki materiału.Napięcie odwijania przyjmuje tryb automatycznej kontroli naprężenia stożka w zamkniętej pętli czujnika za pośrednictwem sterownika Siemens PLC.
4. Wyposażone w mechanizm ręcznej regulacji zwalniania i zaciskania krawędzi, o zakresie regulacji ±20mm.
5. Materiał jest automatycznie korygowany przez automatyczny system korekcji odchyleń.Cała rama przyjmuje ruch w lewo iw prawo typu szyny prowadzącej, a część ruchoma przyjmuje gwintowany pręt śrubowy, który jest popychany w lewo iw prawo przez serwomotor w celu uzyskania automatycznej korekcji odchylenia.
8. Odwijanie przyjmuje hamulce pneumatyczne.
Powinien być kontrolowany przez precyzyjny zawór proporcjonalny SMC.
4, część hosta:
1. Stojak przyjmuje 80 # wysokiej jakości odlewów w konstrukcji ramowej, a cała maszyna jest wsparta na bezszwowych pustych rurach stalowych.Belki poziome i proste są podzielone na segmenty w środku, co ułatwia demontaż i transport.
2. Host przyjmuje kombinację serwosilnika i przełożenia prędkości koła synchronicznego do transmisji.
3. Urządzenie trakcyjne przyjmuje metodę aktywnej trakcji i pneumatycznej kompresji.Silnik serwo napędza rolkę lustra, aby aktywnie ciągnąć.
4. Cała maszyna przyjmuje sterowanie silnikiem serwo w pętli zamkniętej.
5, zwijana sekcja:
1. Uzwojenie przyjmuje podwójną strukturę uzwojenia powierzchniowego i uzwojenia środkowego, z uzwojeniem przednim i tylnym w postaci uzwojenia osi A/B.Silnik napędza reduktor do wiatru (możliwe jest również przewijanie jednoosiowe)
2. Mechaniczne ramię nawijające przyjmuje importowaną formę liniowej prowadnicy z rowkiem jaskółczym ogonem
3. Zasada formy uzwojenia powierzchniowego, z wałem uzwojenia mocno przymocowanym do wału stalowego w celu uzwojenia synchronicznego (wał stalowy jest napędzany biernie)
4. Każdy wałek uzwojenia jest napędzany przez serwosilnik o mocy 15 kW, a napięcie uzwojenia jest regulowane w oparciu o aktualną średnicę uzwojenia materiału przez automatyczną przetwornicę częstotliwości Siemens PLC w celu regulacji napięcia wału rozprężnego, tak aby nie było współczynnika grubości wiele ciętych materiałów, a wszystkie powierzchnie końcowe cewki są płaskie.
Płaskość powierzchni dysku jest dowolnie wybierana poprzez przełączanie między ciśnieniem pneumatycznym a ciśnieniem własnym, a szczelność wewnętrznej i zewnętrznej warstwy gotowej cewki jest kontrolowana.Wraz ze wzrostem średnicy uzwojenia Siemens automatycznie kontroluje prędkość serwosilnika uzwojenia za pomocą PLC, znacznie wydłużając żywotność serwosilnika.
5. Gdy wymagane jest przewijanie pojedynczej osi, pełne napięcie osi można również wybrać na ekranie dotykowym, a serwosilnik uzwojenia jest używany jako tryb sterowania obracającym się stożkiem.
6. Forma nawijania i rozładunku: automatyczny rozładunek hydrauliczny
7. Urządzenie do recyklingu krawędzi odpadów: Urządzenie do zbierania krawędzi zbiera krawędzie odpadów
