3, Opis funkcjonalny każdej części:

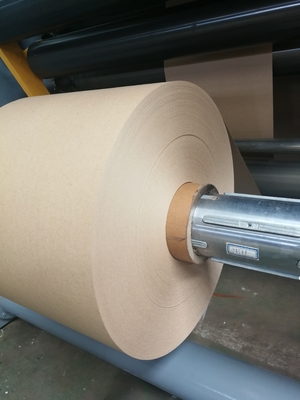

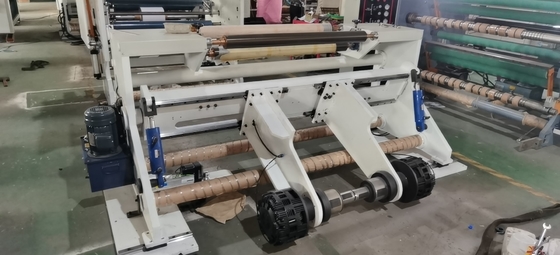

1. Dział odwijania:
1. Odwijanie przyjmuje bezwałowy pneumatyczny stojak podający, który jest wygodny do obsługi przez jedną osobę.Przyjmując specjalny nadmuchiwany kształt wału, nie uszkadza wewnętrznej ściany rdzenia rury.

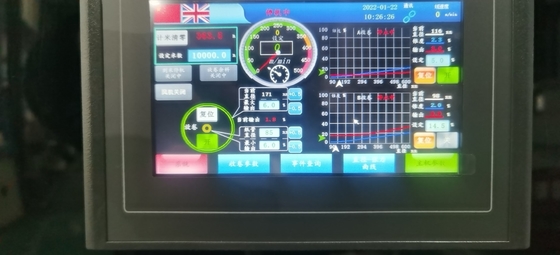

2. Istnieją trzy tryby swobodnego przełączania naciągu odwijania: tryb automatycznej stałej kontroli napięcia w zamkniętej pętli czujnika ciśnienia, tryb automatycznej stałej kontroli stałego napięcia w otwartej pętli czujnika ciśnienia i ręczne napięcie.
3. Średnica odwijania jest automatycznie wykrywana przez czujnik zbliżeniowy na wale napędowym odwijania, bez konieczności wprowadzania grubości materiału.Resztkową średnicę odwijania można ustawić tak, aby automatycznie zwalniała i zatrzymywała się, co ułatwia odbieranie następnej cewki.
4. Wyposażone w mechanizm ręcznej regulacji zwalniania i zaciskania krawędzi, o zakresie regulacji ±10mm.
5. System automatycznej korekcji odchyleń automatycznie koryguje krawędź folii lub papieru.
II.Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 5,5 kW.
III.Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
4. Mechanizm nawijający: (lewy lub prawy koniec końcowy gotowych produktów jest określany przez klienta przy składaniu zamówienia)
1. Użyj obu osi górnej i dolnej do niezależnego zrolowania ciętego materiału.

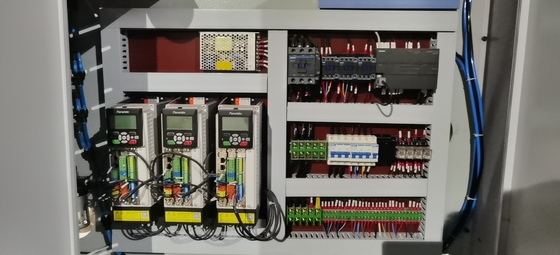

2. Jest jeden serwosilnik o mocy 5,5 kW z pneumatycznym wałem rozprężnym dla górnego i dolnego wału uzwojenia.Naprężenie uzwojenia jest automatycznie kontrolowane przez PLC na podstawie aktualnej średnicy cewki, dzięki czemu nie ma współczynnika grubości materiału podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.
6. Nóż do cięcia wzdłużnego przyjmuje okrągły nóż do cięcia wzdłużnego (6 par), z opcjonalnym nożem powietrznym (320 juanów za sztukę)
