3, Opis funkcjonalny każdej części:
1. Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 7,5 kW.
2. Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
3. Mechanizm nawijający: (lewy lub prawy koniec gotowego produktu określa klient podczas składania zamówienia)
1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż krążkowy do cięcia wzdłużnego (6 par)
2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 7,5 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.

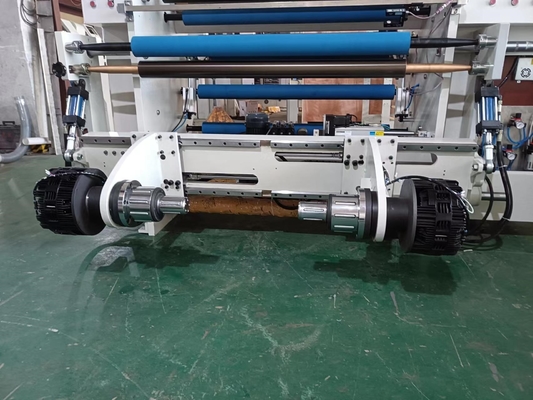

5. Rozładuj urządzenie
Przyjęcie bezwałowej hydraulicznej automatycznej konstrukcji podającej
(1) 1 zestaw analogowego silnika korekcyjnego
(2) Szyna prowadząca model 25 4 sztuki
(3) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40
(4) 1 para wahaczy do podnoszenia
(5) Siłownik 140X63 1 para
(6) Hamulec wylotowy przyjmuje jedną parę hamulców pneumatycznych

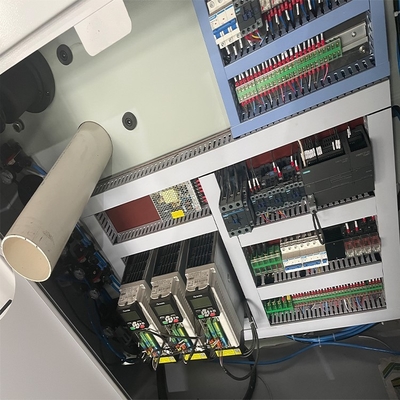

Sprzęt elektryczny przyjmuje

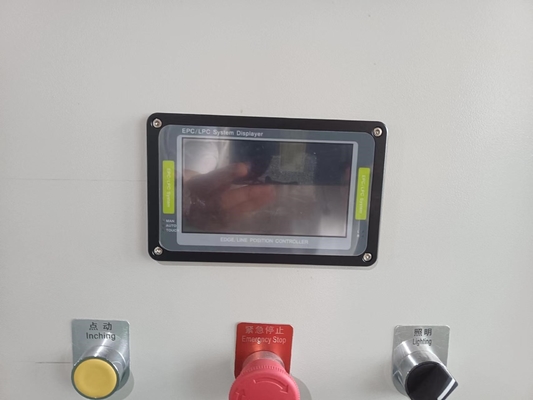

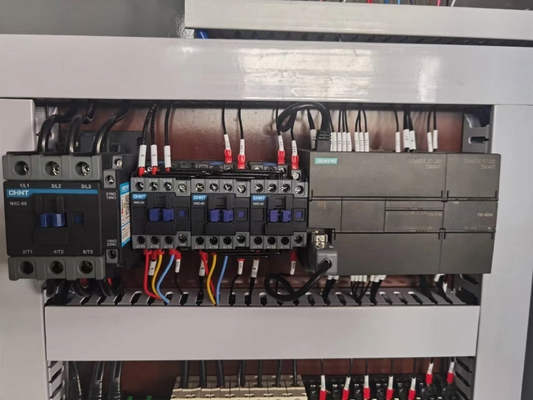

Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany
4, lokalizacja części maszyny
