3, Opis funkcjonalny każdej części:
1. Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 7,5 kW.
2. Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
III.Mechanizm zwijający: (rozładunek gotowego produktu odbywa się mechanicznie)

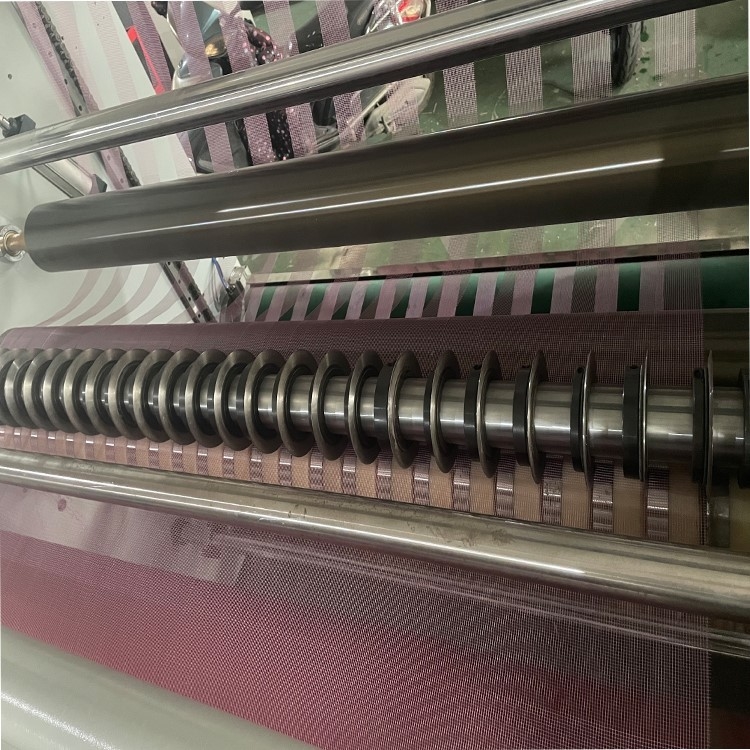

1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż krążkowy do cięcia wzdłużnego (8 par)

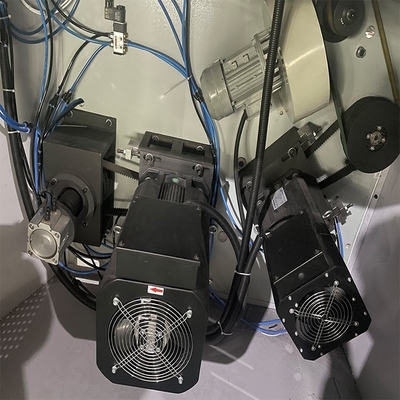

2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 7,5 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.
5. Rozładuj urządzenie
Przyjęcie bezwałowej hydraulicznej automatycznej konstrukcji podającej
(1) Jedna para podwozia wyładowczego
(2) 1 zestaw analogowego silnika korekcyjnego
(3) Szyna prowadząca model 35 8 sztuk
(4) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40
(5) 1 para wahaczy do podnoszenia
(6) Cylinder 4 pary
(7) 1 para górnych stożków nieosiowych
(8) Hamulec pneumatyczny 1 para

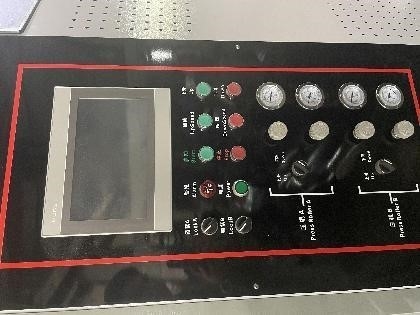

Sprzęt elektryczny przyjmuje
Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany
4, Lokalizacja części maszyn
