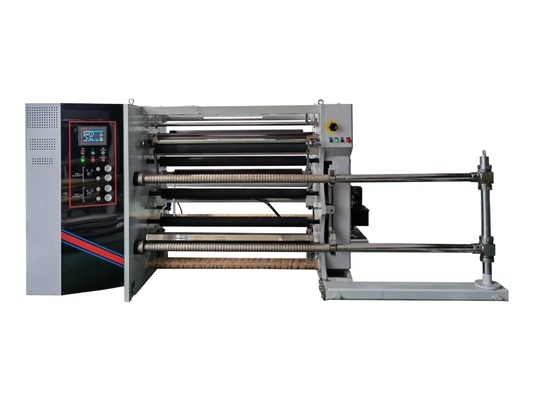

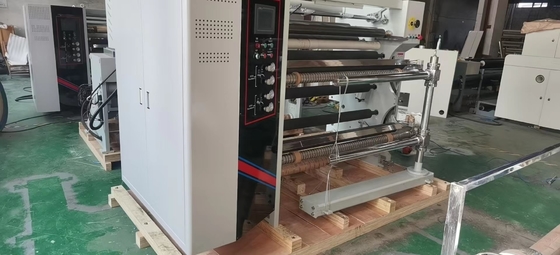

HJ-C1400-III trzy serwo w pełni automatyczna maszyna do cięcia wzdłużnego
1, wskaźniki parametrów:
1. Rodzaj materiału: druk PET, BOPP, BOF, PE, OPP i inne materiały w kształcie rolki;
2. Grubość materiału: 0,012-0,5 mm (folia)
3. Maksymalna szerokość surowców: 1400mm
4. Szerokość powierzchni rolki: 1450 mm
5. Szerokość cięcia: 20-1400mm
6. Rdzeń tuby nawijającej: 3 "rura papierowa; przy użyciu 2 wałków ślizgowych Duluo
7. Maksymalna średnica uzwojenia: 600mm
8. Maksymalna prędkość: 450 metrów/minutę
9. Prędkość cięcia: 10-400 metrów/minutę
10. Całkowita moc zasilania: 12KW
11. Waga całkowita: około 4200 KG
12. Wymiary zewnętrzne: długość 2414, szerokość 3890, wysokość 1720mm
- Konfiguracja kopii zapasowej:
| Częściowe imię |
Specyfikacja i model |
numer |
marka |
| 45 # stalowa rama |
Panel ścienny o grubości netto 40mm |
1 para |
|
| 3-calowy wałek ślizgowy |
Poszycie Luo |
2 kawałki |
|
| Główny drążek pociągowy |
φ100*1450mm |
1sztuka |
|
| Gumowy wałek trakcyjny z poliuretanu |
φ100*1450mm |
7sztuki |
|
| Rolka prowadząca z twardego tlenku glinu |
Φ90*1450mm |
6sztuki |
|
| Uzwojenie serwa |
3,7 kW |
2zestawy |
Dział Urody |

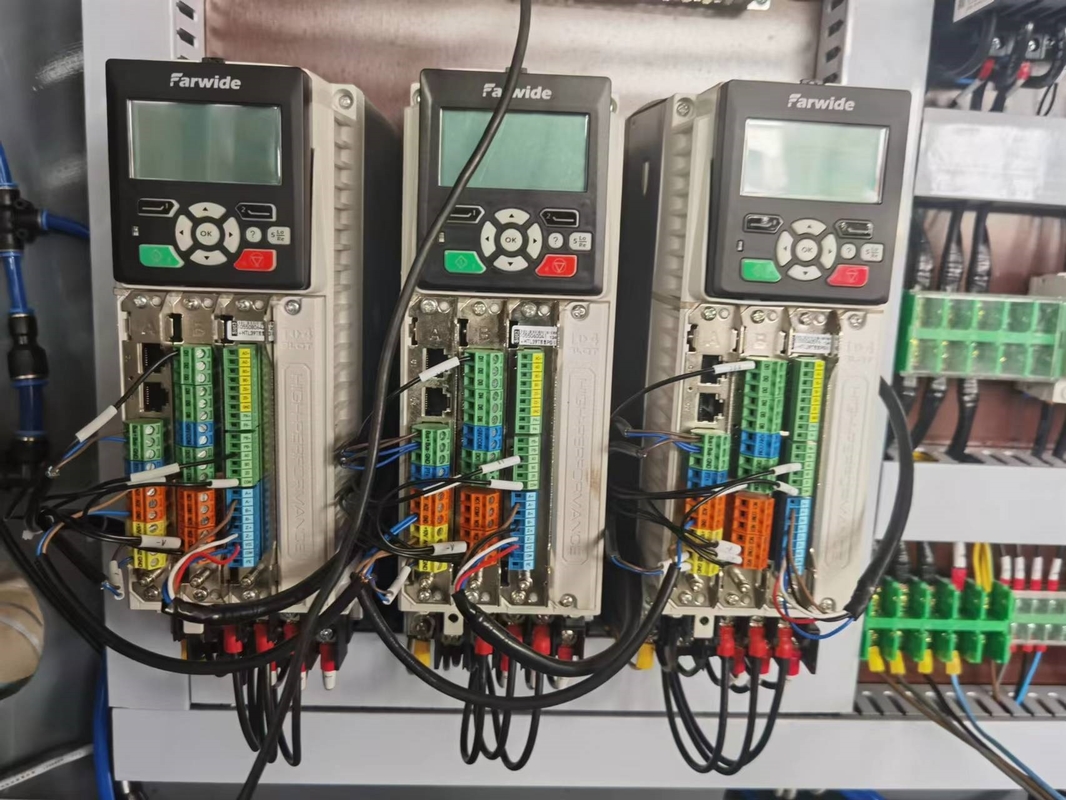

| Serwo trakcyjne |
3,7 kW |
1ustawić |
Dział Urody |
| prowadzić |
3,7kw |
3jednostki |
Shenzhen Hongyuan |
| Odpadowy wentylator krawędziowy |
1,5 kW |
1jednostka |
Wuxi |
| łożysko |
|
1seria |
HRB |
| elementy pneumatyczne |
|
1seria |
|
| Cięcie za pomocą prostego noża |
|
6 par |
|
| Główny sterownik programowalny PLC |
CPU224XP |
1 kawałek |
Siemensa |
| 7-calowy kolorowy ekran dotykowy |
TPC1061Ti |
1 kawałek |
Pekin Kunlun Tongshi |
| czujnik zbliżeniowy |
|
1 kawałek |
Japonia OMRON |
| Aparatura niskiego napięcia |
|
1 partia |
schneidera |
| przełączyć zasilanie |
S100-24 |
1 kawałek |
znaczy dobrze |
3, Opis funkcjonalny każdej części:
1. Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 3,7 kW.
2. Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
3. Mechanizm nawijający: (lewy lub prawy koniec gotowego produktu określa klient podczas składania zamówienia)
1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż krążkowy do cięcia wzdłużnego (6 par)
2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 3,7 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.

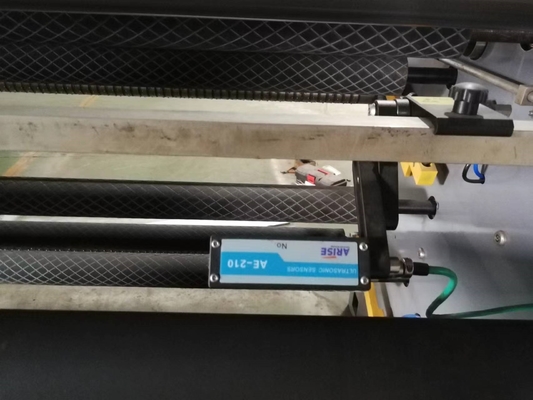

5. Rozładuj urządzenie
Przyjęcie połączonej bezwałowej hydraulicznej automatycznej konstrukcji podającej
(1) 1 zestaw analogowego silnika korekcyjnego
(2) Szyna prowadząca model 35 4 sztuki
(3) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40
(4) 1 para wahaczy do podnoszenia
(5) Siłownik 140X63 1 para
(6) Hamulec wylotowy przyjmuje jedną parę hamulców pneumatycznych

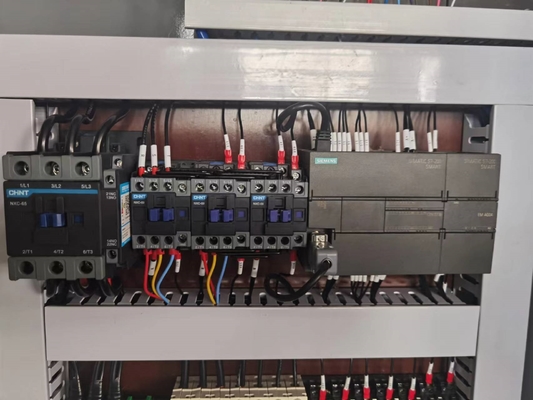

Sprzęt elektryczny przyjmuje
Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany
