HJ-1400 Komputerowa maszyna do cięcia poprzecznego Wysoka prędkość ze sterowaniem serwosilnikiem 1400 mm cięcie wzdłużne do cięcia papieru a4

HJ-1400 Komputerowa maszyna do cięcia poprzecznego o dużej prędkości

HJ-1400 Komputerowa maszyna do cięcia poprzecznego Wysoka prędkość ze sterowaniem serwosilnikiem 1400 mm cięcie wzdłużne do cięcia papieru a4

Wydajność i charakterystyka:

Ta maszyna nadaje się do cięcia dużych bębnów materiałów opakowaniowych, takich jak różne rodzaje papieru, samoprzylepne, kompozyty papierowo-plastikowe i włókniny.Ta maszyna przyjmuje sterowanie silnikiem serwo do cięcia o stałej długości.System transmisji przyjmuje scentralizowaną kontrolę, taką jak czujniki pneumatyczne i fotoelektryczne.Ta maszyna integruje światło, elektryczność i gaz, z prostą obsługą, wysoką dokładnością cięcia, stabilnością mechaniczną i niskim poziomem hałasu.(Opcjonalnie dla podawania pneumatycznego) Regulacja prędkości silnika o zmiennej częstotliwości, automatyczne zliczanie, wyłączanie alarmu, funkcja automatycznej regulacji napięcia stożka proszku magnetycznego.Obecnie jest to idealne urządzenie do wysokiej jakości cięcia zwojów na dużą skalę w Chinach

Cechy:

1. Regulacja prędkości zmiennej częstotliwości hosta, system sterowania ekranem dotykowym Panasonic PLC, automatyczne liczenie, automatyczne ustawianie długości, parkowanie alarmów, automatyczne sterowanie i inne funkcje

2. Rama przyjmuje konstrukcję z blachy stalowej o grubości 16 mm, gniazdo ostrza do cięcia poprzecznego przyjmuje konstrukcję z ciężkiego odlewu, a rolka prowadząca przyjmuje rolkę prowadzącą ze stopu aluminium do obróbki dynamicznej równowagi

3. Trakcja do pozycjonowania napędu przyjmuje konstrukcję wału napędowego układu serwo, a metodą trakcji zasilającej jest napędzany silnikiem gumowy wał napędowy koła zębatego

4. Ta maszyna jest idealnym urządzeniem do cięcia poprzecznego online o wysokiej dokładności i dużej szybkości

1, Główne parametry techniczne:

2. Część gospodarza

(5) Stojak przyjmuje 16 # wysokiej jakości konstrukcji z blachy stalowej

1) Urządzenie trakcyjne:

(1) Typ strukturalny: aktywny pasywny typ kompresji trakcji

(2) podstawa trakcyjna przyjmuje konstrukcję odlewniczą (1 zestaw)

(3) Rolka trakcyjna przyjmuje rolki gumowe (specyfikacja: 6 sztuk) φ osiemdziesiąt pięć × 1150 mm)

(4) Metoda kompresji przyjmuje kontrolę cylindra

(5) Rolka prowadząca przekładni przyjmuje aluminiowe rolki prowadzące (specyfikacja: 12 sztuk) φ siedemdziesiąt pięć × 1150 mm)

(6) Rolkę prowadzącą przekładni można napinać w górę iw dół w celu regulacji

(7) silnik przyjmuje trójfazowy asynchroniczny silnik o zmiennej częstotliwości o mocy 1,5 kW (Shanghai Dedong) (1 zestaw)

(8) Przetwornica częstotliwości przyjmuje Geetyco 1,5 kW (1 jednostka)

(9) Karmienie przyjmuje mechanizm pływającego ramienia do przechowywania i buforowania materiału.

(10) Pływające napięcie w górę iw dół przyjmuje pneumatyczną metodę trakcji

(11) Pływająca rolka prowadząca: aluminiowa rolka prowadząca (specyfikacja: 12 sztuk) φ siedemdziesiąt pięć × 1150 mm)

(12) Cały mechanizm podający jest inteligentnie sterowany przez czujniki przemieszczenia.

2) Mechanizm podający:

1. Aktywnie zastosuj metodę pozycjonowania serwomechanizmu

Silnik serwo 4,4 kW Inviton, sterownik (1 zestaw)

3. Cały system sterowania przemysłowego przyjmuje metodę sterowania cyfrowym systemem sterowania przemysłowego: główny silnik napędza aktywne pozycjonowanie rolek

4. Przekładnia przyjmuje pas synchroniczny i mechanizm przekładni koła synchronicznego

5. Rolka podająca przyjmuje gładką gumową strukturę rolki

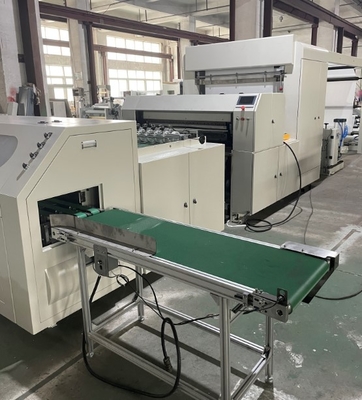

6. Użyj przenośników taśmowych do transportu do obszaru sortowania

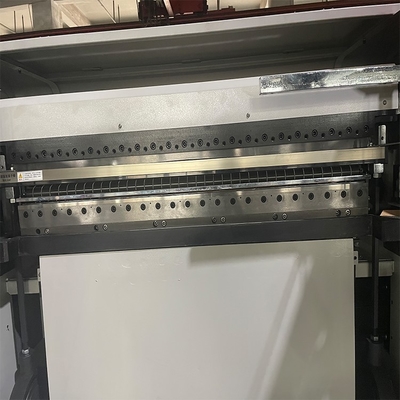

3) Urządzenie tnące:

(1) Metoda cięcia: dolny nóż stały, górny nóż aktywny

(2) Łoże tnące przyjmuje odlewaną ciężką konstrukcję:

(3) Prowadnica liniowa (2 pary)

(4) Pojemnik na olej (2 sztuki)

(5) Olej smarowy można poddać recyklingowi

(6) górne i dolne noże okrągłe są wykonane z importowanych wyważonych stalowych narzędzi tnących (6 par)

(7) Narzędzie (specyfikacja grubość × szerokość × długość: 15 × osiemdziesiąt × 1150 mm (Shanghai Joint Venture) (2 pary)

(8) Tryb pracy: ręcznie dostosuj pozycję narzędzia dowolnie

(9) Główny tryb przekładni: główna przekładnia silnika jest dopasowana do skrzyni biegów do napędzania mimośrodowego układu zawieszenia koła, a korbowód porusza się ruchem posuwisto-zwrotnym, aby przesunąć narzędzie tnące

(10) Główny silnik przyjmuje silnik sterujący prędkością o zmiennej częstotliwości w Szanghaju (1,5 kW)

(11) Przetwornica częstotliwości przyjmuje Geetyco (jednostka 1,5 kW 1)

(12) Przekładnia przyjmuje synchroniczny mechanizm przekładni koła

(13) Koło mimośrodowe (2 kpl.)

(14) Korbowód (2 sztuki)

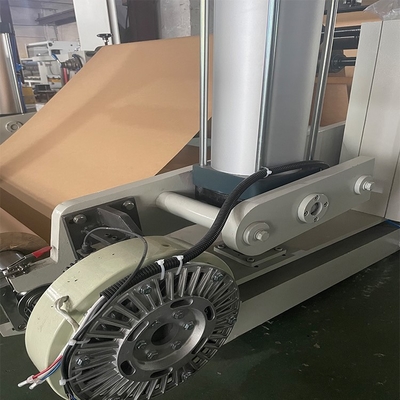

(15) Urządzenie do wyładunku materiału;Podawanie pneumatyczne ze stojakiem do wyładunku szybowego, konfiguracja standardowa;1 zestaw 1100 pneumatyczny wałek rozprężny, 2 cylindry 160*300, 1 zestaw 10 kg proszku magnetycznego, 1 zestaw systemu korekcji odchyleń, w sumie 1 zestaw

3. Elektryczna część sterująca: (kontrola i host połączone równolegle) Cała maszyna przyjmuje przemysłowy system sterowania Panasonic PLC, a ekran dotykowy jest kontrolowany przez Taiwan Weilun

(1) System sterowania tej maszyny jest z grubsza kontrolowany przez hosta.

(2) Sterowanie hostem: w tym główne sterowanie silnikiem, sterowanie trakcją, sterowanie podawaniem i sterowanie cięciem.

(3) Pływająca kontrola: Dzięki szerokiemu zakresowi prędkości ma dobrą wydajność zarówno przy niskich, jak i wysokich prędkościach.

(4) Wyposażony w elektroniczny licznik liczników do liczenia;Wyłączenie alarmu;Automatyczna stała długość, wskaż i wskaż funkcje.

(5) Powyższe komponenty elektryczne są wybrane z Chint;Wybrany przełącznik marki Schneider

4. Urządzenia pomocnicze: (odpowiedzialny za użytkownika)

(1) Zasilanie: trójfazowy czteroprzewodowy przełącznik powietrza: napięcie 380 V/50 Hz
