Automatyczna maszyna do przewijania wzdłużnego do samoprzylepnej maszyny do cięcia wzdłużnego z włókniny

1, wskaźniki parametrów:

1. Rodzaj materiału: materiały podobne do rolek, takie jak samoprzylepne, papier, włóknina, kompozyt drukarski itp.;

2. Grubość materiału;30-450g (papier)

3. Maksymalna szerokość surowców: 1300mm

4. Szerokość powierzchni rolki: 1350 mm

5. Szerokość cięcia: 15-1300mm

6. Rdzeń rury zwijającej: 3 "rura papierowa; za pomocą 2 wałków rozprężnych gazu Duluo

7. Maksymalna średnica uzwojenia: 1000mm

8. Maksymalna prędkość: 600 metrów/minutę

9. Prędkość cięcia: 10-600 metrów/minutę

10. Całkowita moc zasilania: 25KW

11. Waga całkowita: około 5400 KG

12. Wymiary zewnętrzne: długość 3600, szerokość 2650 i wysokość 1950 mm

3, Opis funkcjonalny każdej części:

1. Dział Trakcji:

1. Rolka trakcyjna jest napędzana serwomotorem o mocy 7,5 kW.

2. Urządzenie do recyklingu krawędzi odpadów:

Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.

III.Mechanizm zwijający: (rozładunek gotowego produktu odbywa się mechanicznie)

1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż krążkowy do cięcia wzdłużnego (8 par)

2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 7,5 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.

5. Rozładuj urządzenie

Przyjęcie bezwałowej hydraulicznej automatycznej konstrukcji podającej

(1) Jedna para podwozia wyładowczego

(2) 1 zestaw analogowego silnika korekcyjnego

(3) Szyna prowadząca model 35 8 sztuk

(4) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40

(5) 1 para wahaczy do podnoszenia

(6) Cylinder 4 pary

(7) 1 para górnych stożków nieosiowych

(8) Hamulec pneumatyczny 1 para

Sprzęt elektryczny przyjmuje

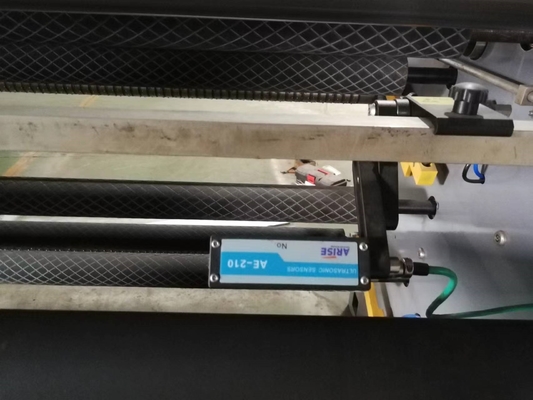

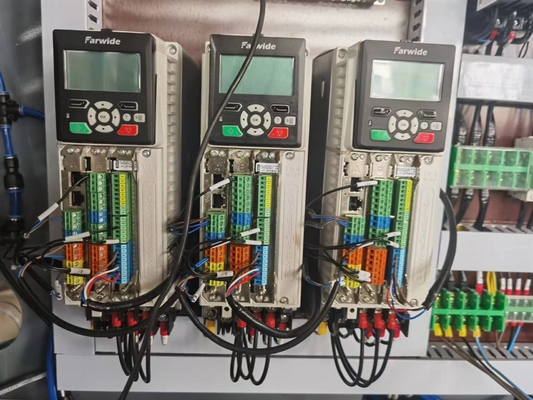

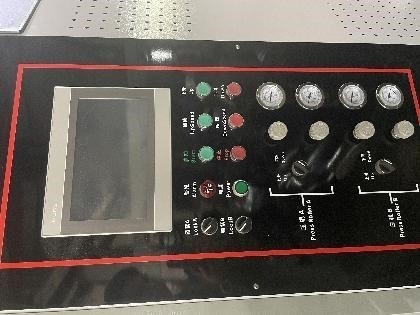

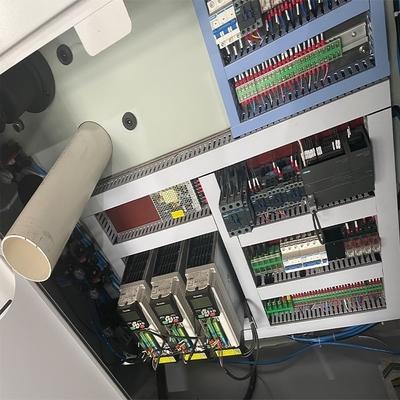

Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany

4, lokalizacja części maszyny

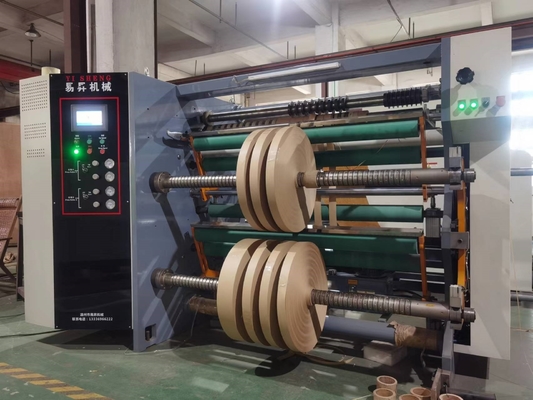

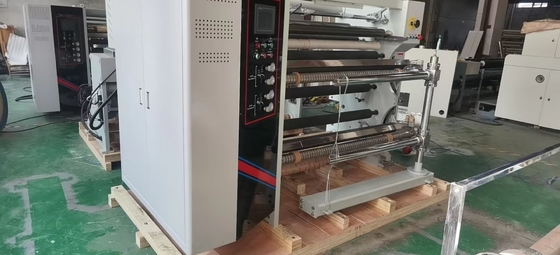

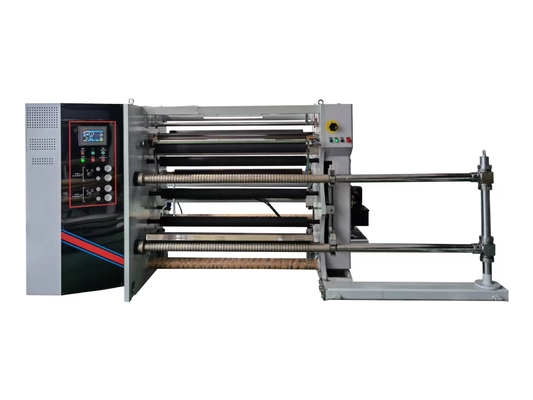

Ogólny wizerunek
