Szczegóły Produktu:
|
| typ materiału: | Materiały podobne do rolek, takie jak samoprzylepne, papier, włókniny, kompozyty drukarskie itp.; | Grubość materiału: | 30-450g (papier) |
|---|---|---|---|
| Maksymalna szerokość surowców: | 1300 mm | Szerokość powierzchni rolki: | 1350 mm |
| Szerokość cięcia: | 15-1300mm | Rdzeń rury szpuli: | Tuba papierowa 3"; za pomocą 2 wałków rozprężnych gazu Duluo |
| Maksymalna średnica uzwojenia: | 1000 mm | Maksymalna prędkość: | 600 metrów na minutę |
| Szybkość cięcia: | 10-600 metrów/minutę | Całkowita moc zasilacza: | 25 kW |
| Waga całkowita: | 5400kg | Całkowite wymiary: | 3600 długości, 2650 szerokości i 1950 mm wysokości |
| High Light: | Maszyna do cięcia wzdłużnego z trzema serwo,maszyna do cięcia wzdłużnego 450 g,maszyna do przewijania wzdłużnego 1300 mm |
||
HJ-1300A - III w pełni automatyczna maszyna do cięcia wzdłużnego z trzema serwami
1, wskaźniki parametrów:
1. Rodzaj materiału: materiały podobne do rolek, takie jak samoprzylepne, papier, włóknina, kompozyt drukarski itp.;
2. Grubość materiału;30-450g (papier)
3. Maksymalna szerokość surowców: 1300mm
4. Szerokość powierzchni rolki: 1350 mm
5. Szerokość cięcia: 15-1300mm
6. Rdzeń rury zwijającej: 3 "rura papierowa; za pomocą 2 wałków rozprężnych gazu Duluo
7. Maksymalna średnica uzwojenia: 1000mm
8. Maksymalna prędkość: 600 metrów/minutę
9. Prędkość cięcia: 10-600 metrów/minutę
10. Całkowita moc zasilania: 25KW
11. Waga całkowita: około 5400 KG
12. Wymiary zewnętrzne: długość 3600, szerokość 2650 i wysokość 1950 mm
| Częściowe imię | Specyfikacja i model | ilość | marka |
| 45 # stalowa rama | Panel ścienny o grubości netto 40mm | 1 para | |
| 3-calowy nadmuchiwany wał | Poszycie Luo | 2 kawałki | |
| Poszycie pręta stalowego głównej rolki trakcyjnej | φ 200 * 1350 mm | 1 kawałek | |
| Gumowy wałek trakcyjny z poliuretanu | φ 180 * 1350 mm | 1 kawałek | |
| Rolka prowadząca z twardego tlenku glinu | Φ 125 * 1350 mm | 10 kawałków | |
| Uzwojenie serwa | 7,5 kW | 2 zestawy | Dział Urody |
| Serwo trakcyjne | 7,5 kW | 1 zestaw | Dział Urody |
| prowadzić | 7,5 kW | 3 jednostki | |
| Odpadowy wentylator krawędziowy | 1,5 kW | 1 jednostka | Wuxi |
| łożysko | 1 partia | HRB | |
| elementy pneumatyczne | 1 partia | ||
| Okrągły nóż przyjmuje | 8 jednostek | Shenzhen Hongyuan | |
| Główny sterownik programowalny PLC | CPU224XP | 1 kawałek | Siemensa |
| 10-calowy kolorowy ekran dotykowy | TPC1061Ti | 1 kawałek | Pekin Kunlun Tongshi |
| czujnik zbliżeniowy | 1 kawałek | Japonia OMRON | |
| Aparatura niskiego napięcia | 1 partia | schneidera | |
| przełączyć zasilanie | S100-24 | 1 kawałek | znaczy dobrze |
3, Opis funkcjonalny każdej części:
1. Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 7,5 kW.
2. Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
III.Mechanizm zwijający: (rozładunek gotowego produktu odbywa się mechanicznie)
1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż krążkowy do cięcia wzdłużnego (8 par)
2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 7,5 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.
5. Rozładuj urządzenie
Przyjęcie bezwałowej hydraulicznej automatycznej konstrukcji podającej
(1) Jedna para podwozia wyładowczego
(2) 1 zestaw analogowego silnika korekcyjnego
(3) Szyna prowadząca model 35 8 sztuk
(4) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40
(5) 1 para wahaczy do podnoszenia
(6) Cylinder 4 pary
(7) 1 para górnych stożków nieosiowych
(8) Hamulec pneumatyczny 1 para
Sprzęt elektryczny przyjmuje
Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany
4, lokalizacja części maszyny

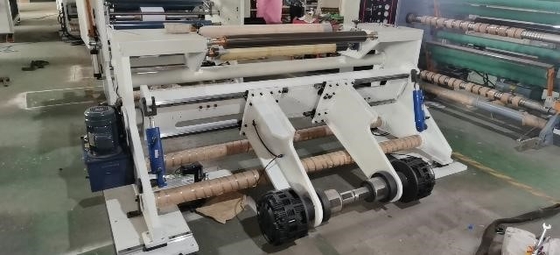

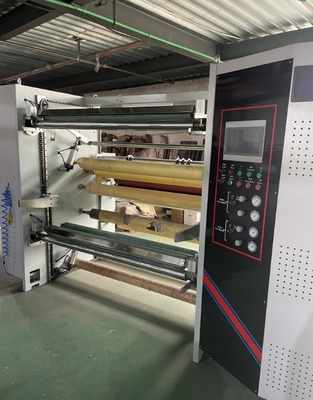

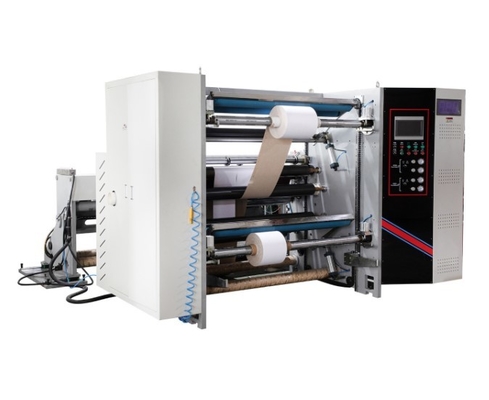

Ogólny wizerunek

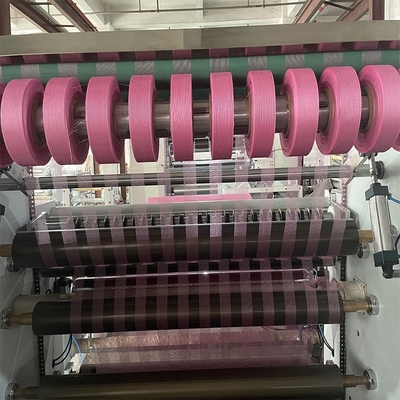

Górna i dolna środkowa średnica uzwojenia 1000 mm
Hydrauliczne bezwałowe automatyczne podnoszenie, oszczędzające pracę umieszczanie materiału i prosta obsługa

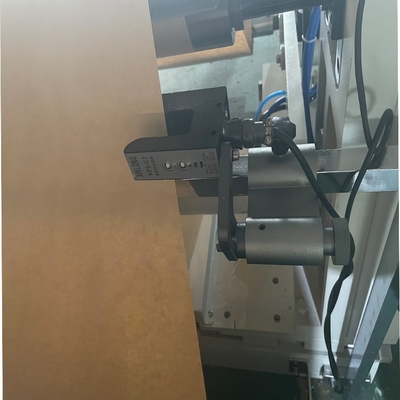

Wysokiej jakości czujniki wyrównują tkaninę i sprawiają, że materiał jest płaski

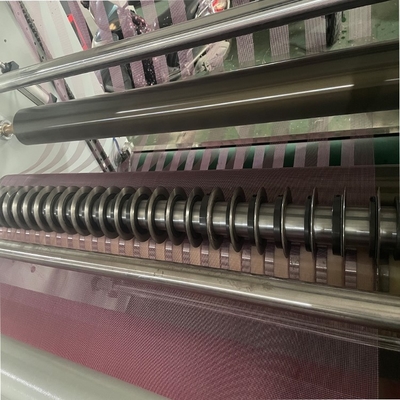

Nóż krążkowy lub nóż pneumatyczny, opcjonalnie

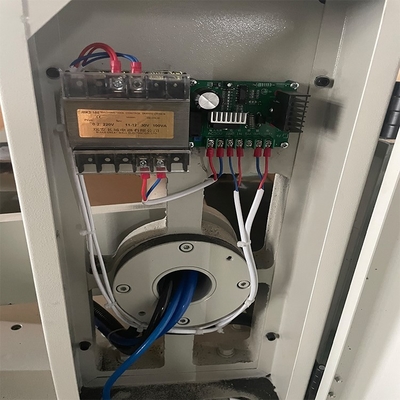

Funkcja kontroli napięcia

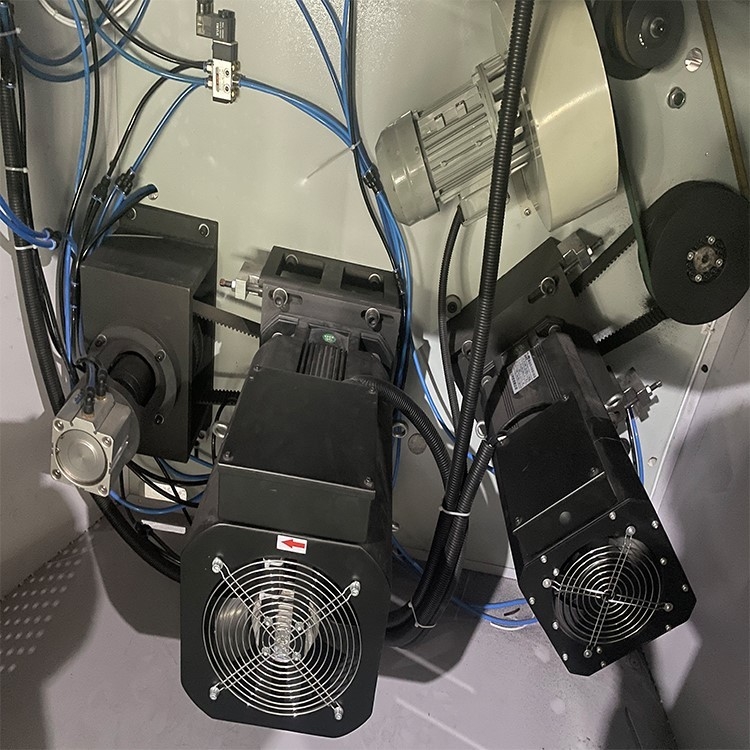

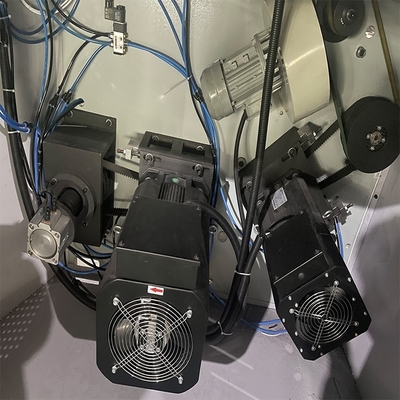

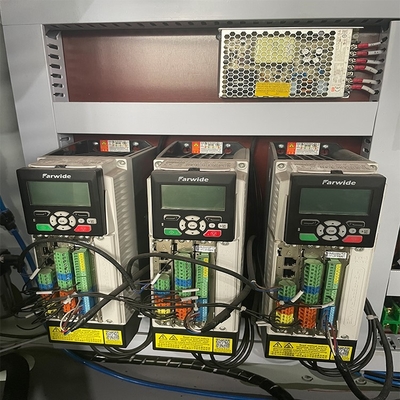

Funkcja urządzenia serwomotoru

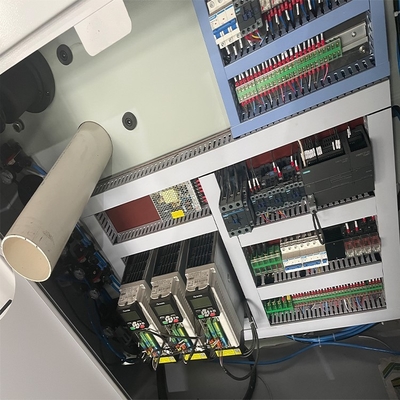

Główna podłączona skrzynka rozdzielcza

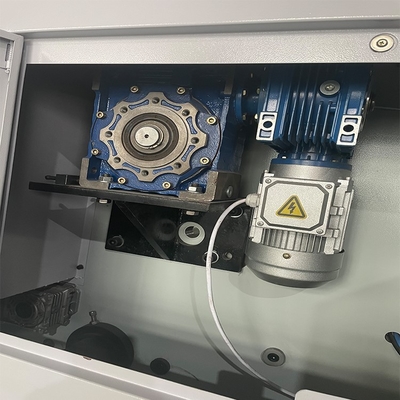

Rozładunek za pomocą reduktora
Drive adoptuje Hongyuana

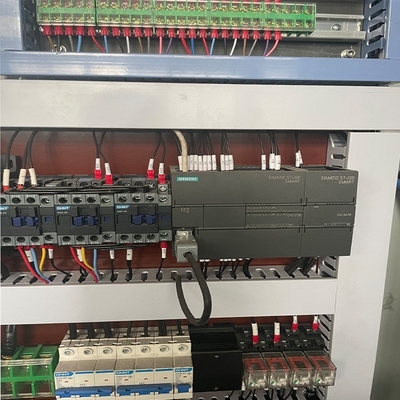

PLC przejmuje firmę Siemens z Niemiec
Automatyczne liczenie liczników, parking alarmowy, automatyczne sterowanie i inne funkcje

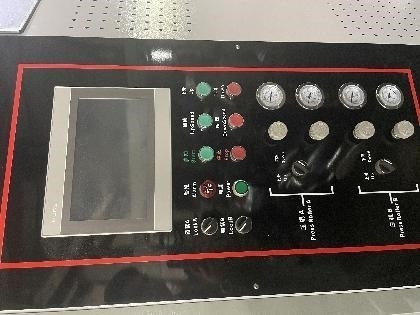

10-calowy ekran dotykowy, stan połączenia Kunlun
