Szczegóły Produktu:
|
| typ materiału: | Materiał walcowany PET, BOPP, BOF, PE, OPP | Grubość materiału: | 0,012-0,5 mm (membrana) |
|---|---|---|---|
| Maksymalna szerokość surowców: | 1400 mm | Szerokość powierzchni rolki: | 1150 mm |
| Szerokość cięcia: | 10-1100mm | Rdzeń rury szpuli: | 3 rurki papierowe |
| Maksymalna średnica uzwojenia: | 600 mm | Maksymalna prędkość: | 300 metrów na minutę |
| Szybkość cięcia: | 10-300 metrów/minutę | Całkowita moc zasilacza: | 12,5 kW |
| Waga całkowita: | 4200kg | Całkowite wymiary: | 3200 długości, 2600 szerokości i 1500 mm wysokości |
| High Light: | W pełni automatyczna maszyna do cięcia wzdłużnego,maszyna do cięcia wzdłużnego 0,5 mm |
||

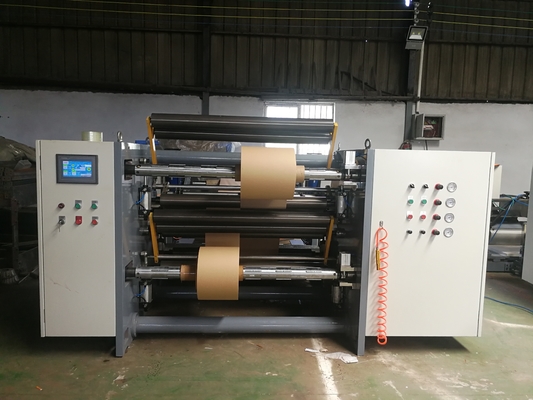

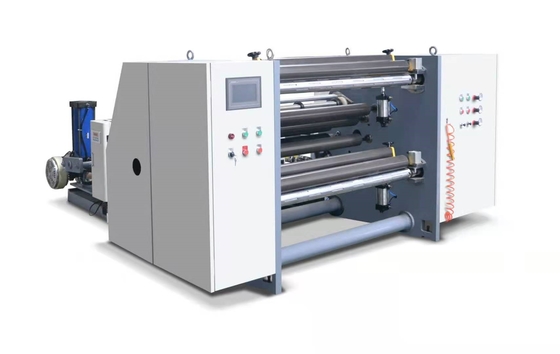

HJ-D1100-III trzy serwo w pełni automatyczna maszyna do cięcia wzdłużnego
1, wskaźniki parametrów:
1. Rodzaj materiału: PET, BOPP, BOF, PE, OPP i inne materiały walcowane;
2. Grubość materiału: 0,012-0,5 mm (folia);30-450g (papier)
3. Maksymalna średnica surowców: 1400mm
4. Rdzeń tuby surowcowej: 3-calowa tuba papierowa
5. Maksymalna szerokość surowców: 1100mm
6. Szerokość powierzchni rolki: 1150 mm
7. Szerokość cięcia: 10-1100mm
8. Rdzeń rury zwijającej: 3 "rura papierowa;
9. Maksymalna średnica uzwojenia: 600mm
10. Całkowity skok korekcji odchylenia: 150 mm
11. Maksymalna prędkość: 300 metrów/minutę
12. Prędkość cięcia: 10-300 metrów/minutę
13. Całkowita moc zasilania: 12,5 kW
14. Waga całkowita: około 4200 KG
15. Wymiary zewnętrzne: długość 3200, szerokość 2600 i wysokość 1500 mm
| Częściowe imię | Specyfikacja i model | ilość | marka |
| 45 # stalowa rama | Panel ścienny o grubości netto 40mm | 1 para | |
| 3-calowy nadmuchiwany wał | 2 kawałki | ||
| Główny drążek pociągowy | φ 120 * 1150 mm | 1 kawałek | |
| Gumowy wałek trakcyjny z poliuretanu | φ 120 * 1150 mm | 1 kawałek | |
| Rolka prowadząca z twardego tlenku glinu | Φ 75 * 1150 mm | 13 sztuk | |
| Uzwojenie serwa | 3,7 kW | 2 zestawy | Dział Urody |
| Serwo trakcyjne | 3,7 kW | 1 zestaw | Dział Urody |
| Do odwijania służy magnetyczny hamulec proszkowy | 20 KG | 1 jednostka | |
| Odpadowy wentylator krawędziowy | 1,1 kW | 1 jednostka | Wuxi |
| łożysko | 1 partia | HRB | |
| Elementy pneumatyczne | 1 partia | ||
| drvie | 3,7 kW | 3 jednostki | Shenzhen Hongyuan |
| Ultradźwiękowa korekcja odchylenia | 1 zestaw | nietoperze | |
| Główny sterownik programowalny PLC | CPU224XP | 1 kawałek | Siemensa |
| 7-calowy kolorowy ekran dotykowy | TPC1061Ti | 1 kawałek | Pekin Kunlun Tongshi |
| czujnik zbliżeniowy | 1 kawałek | Japonia OMRON | |
| Aparatura niskiego napięcia | 1 partia | schneidera | |
| przełączyć zasilanie | S100-24 | 1 kawałek | znaczy dobrze |
3, Opis funkcjonalny każdej części:
1. Dział odwijania:
1. Odwijanie przyjmuje bezwałowy pneumatyczny stojak podający, który jest wygodny do obsługi przez jedną osobę.Przyjmując specjalny nadmuchiwany kształt wału, nie uszkadza wewnętrznej ściany rdzenia rury.
2. Istnieją trzy tryby swobodnego przełączania naciągu odwijania: tryb automatycznej stałej kontroli napięcia w zamkniętej pętli czujnika ciśnienia, tryb automatycznej stałej kontroli stałego napięcia w otwartej pętli czujnika ciśnienia i ręczne napięcie.
3. Średnica odwijania jest automatycznie wykrywana przez czujnik zbliżeniowy na wale napędowym odwijania, bez konieczności wprowadzania grubości materiału.Resztkową średnicę odwijania można ustawić tak, aby automatycznie zwalniała i zatrzymywała się, co ułatwia odbieranie następnej cewki.
4. Wyposażone w mechanizm ręcznej regulacji zwalniania i zaciskania krawędzi, o zakresie regulacji ±10mm.
5. System automatycznej korekcji odchyleń automatycznie koryguje krawędź folii lub papieru.
II.Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 3,7 kW.
III.Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.

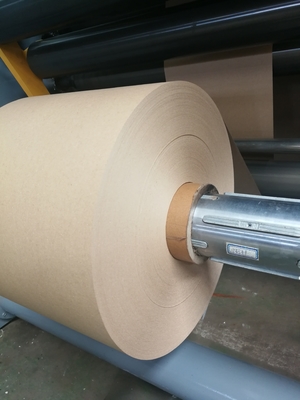

4. Mechanizm nawijający: (lewy lub prawy koniec końcowy gotowych produktów jest określany przez klienta przy składaniu zamówienia)
1. Użyj obu osi górnej i dolnej do niezależnego zrolowania ciętego materiału.
2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 3,7 kW do napędzania pneumatycznego wałka ślizgowego.Napięcie uzwojenia jest kontrolowane przez dwa japońskie zawory proporcjonalne do sterowania elektrycznego SMC, a PLC automatycznie kontroluje naprężenie w oparciu o aktualną średnicę cewki, dzięki czemu nie ma współczynnika grubości materiału podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową o ciężarze własnym.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC automatycznie kontroluje prędkość serwomotoru uzwojenia w celu zmniejszenia.
6. Nóż do cięcia wzdłużnego przyjmuje okrągły nóż do cięcia wzdłużnego (6 par), z opcjonalnym nożem powietrznym (320 juanów za sztukę)

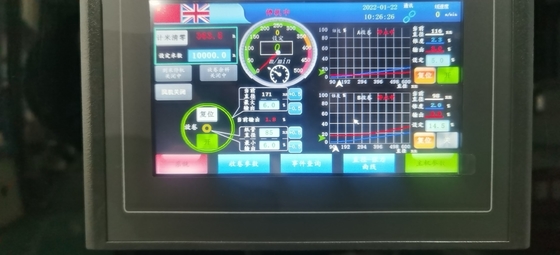

Ekran dotykowy przyjmuje Beijing Kunlun Tongshi 7-calowy

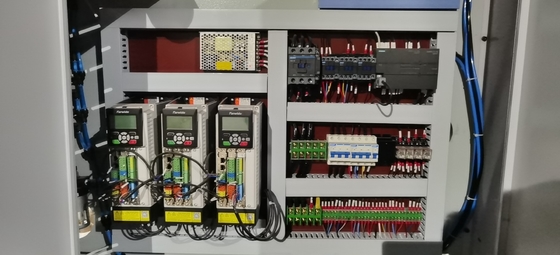

Główne urządzenia elektryczne;3 napędy Hongyuan, Siemens PLC z Niemiec
Bezwałowy stojak wyładowczy;Hydrauliczny automatyczny stojak do karmienia, 1 stacja hydrauliczna, 4 cylindry olejowe, 8 szyn prowadzących, 1 para hamulców pneumatycznych, 1 para górnych stożków, 3 pręty aluminiowe i 1 zestaw korekcji nietoperzy
Cytat
(1) cena sprzedaży HJ-D1100 wynosi 136600 juanów, a powyższe ceny obejmują podatek i koszty wysyłki
(2) Metoda płatności;Po podpisaniu umowy zostanie wpłacony zadatek w wysokości 30%, a 60% zostanie wpłacone przed wysyłką.Po debugowaniu i akceptacji pozostałe 10% zostanie wypłacone
(3) Czas dostawy;Około 35 dni, konkretny termin dostawy potwierdzamy podpisaniem umowy.
(4) Okres gwarancji;1 rok.
