Szczegóły Produktu:
|
| typ materiału: | Materiał walcowany PET, BOPP, BOF, PE, OPP | Grubość materiału: | 0,012-0,5 mm (membrana) |
|---|---|---|---|
| Maksymalna szerokość surowców: | 1400 mm | Szerokość powierzchni rolki: | 1150 mm |
| Szerokość cięcia: | 10-1100mm | Rdzeń rury szpuli: | 3 rurki papierowe |
| Maksymalna średnica uzwojenia: | 600 mm | Maksymalna prędkość: | 300 metrów na minutę |
| Szybkość cięcia: | 10-300 metrów/minutę | Całkowita moc zasilacza: | 12,5 kW |
| Waga całkowita: | 4200kg | Całkowite wymiary: | 3200 długości, 2600 szerokości i 1500 mm wysokości |
| High Light: | HJ-1100A-III Przewijarka do cięcia wzdłużnego,Przewijarka do cięcia wzdłużnego 1100 mm,Przewijarka do cięcia wzdłużnego Maszyna PET |
||

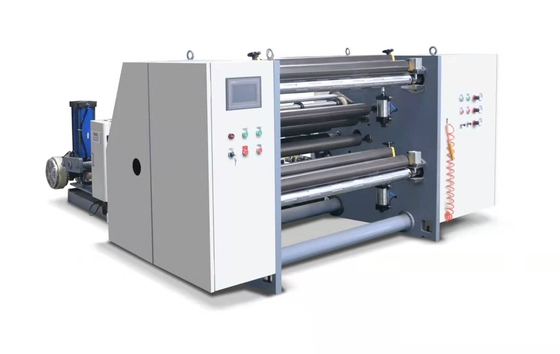

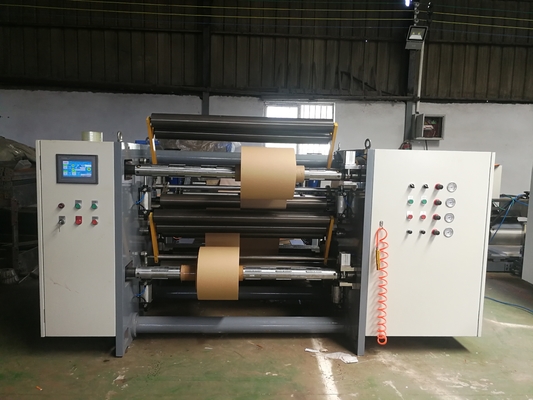

HJ-1100A-III trzy serwo w pełni automatyczna maszyna do cięcia wzdłużnego
1, wskaźniki parametrów:
1. Rodzaj materiału: PET, BOPP, BOF, PE, OPP i inne materiały walcowane;
2. Grubość materiału: 0,012-0,5 mm (folia);30-450g (papier)
3. Maksymalna średnica surowców: 1400mm
4. Rdzeń tuby surowcowej: 3-calowa tuba papierowa
5. Maksymalna szerokość surowców: 1100mm
6. Szerokość powierzchni rolki: 1150 mm
7. Szerokość cięcia: 10-1100mm
8. Rdzeń rury zwijającej: 3 "rura papierowa;
9. Maksymalna średnica uzwojenia: 600mm
10. Całkowity skok korekcji odchylenia: 150 mm
11. Maksymalna prędkość: 300 metrów/minutę
12. Prędkość cięcia: 10-300 metrów/minutę
13. Całkowita moc zasilania: 12,5 kW
14. Waga całkowita: około 4200 KG
15. Wymiary zewnętrzne: długość 3200, szerokość 2600 i wysokość 1500 mm
| Częściowe imię | Specyfikacja i model | ilość | marka |
| 45 # stalowa rama | Panel ścienny o grubości netto 40mm | 1 para | |
| 3-calowy nadmuchiwany wał | 2 kawałki | ||
| Główny drążek pociągowy | φ 120 * 1150 mm | 1 kawałek | |
| Gumowy wałek trakcyjny z poliuretanu | φ 120 * 1150 mm | 1 kawałek | |
| Rolka prowadząca z twardego tlenku glinu | Φ 75 * 1150 mm | 13 sztuk | |
| Uzwojenie serwa | 3,7 kW | 2 zestawy | Dział Urody |
| Serwo trakcyjne | 3,7 kW | 1 zestaw | Dział Urody |
| Do odwijania służy magnetyczny hamulec proszkowy | 20 KG | 1 jednostka | |
| Odpadowy wentylator krawędziowy | 1,1 kW | 1 jednostka | Wuxi |
| łożysko | 1 partia | HRB | |
| Elementy pneumatyczne | 1 partia | ||
| drvie | 3,7 kW | 3 jednostki | Shenzhen Hongyuan |
| Ultradźwiękowa korekcja odchylenia | 1 zestaw | nietoperze | |
| Główny sterownik programowalny PLC | CPU224XP | 1 kawałek | Siemensa |
3, Opis funkcjonalny każdej części:
1. Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 3,7 kW.
2. Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
3. Mechanizm nawijający: (lewy lub prawy koniec gotowego produktu określa klient podczas składania zamówienia)

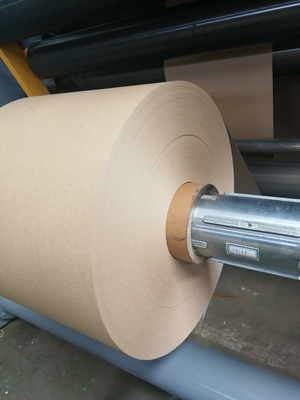

1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż prosty do cięcia wzdłużnego (6 par)
2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 3,7 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC Siemens automatycznie kontroluje prędkość serwosilnika uzwojenia w celu zmniejszenia.
5. Rozładuj urządzenie
Przyjęcie połączonej bezwałowej hydraulicznej automatycznej konstrukcji podającej
(1) 1 zestaw analogowego silnika korekcyjnego
(2) Szyna prowadząca model 25 4 sztuki
(3) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40
(4) 1 para wahaczy do podnoszenia
(5) Siłownik 140X63 1 para
(6) Hamulec wylotowy przyjmuje jedną parę hamulców pneumatycznych
Sprzęt elektryczny przyjmuje
Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany
sekcja sterowania PLC przyjmuje Siemens Sprzęt elektryczny przyjmuje Chint
sterowanie napędem Korzystanie z trzech napędów Shenzhen Hongyuan

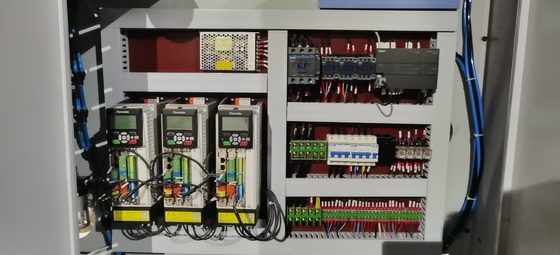

Sekcja skrzynki rozdzielczej
Układ korekcyjny
Symulowana korekcja za pomocą nietoperzy
Sekcja operacyjna

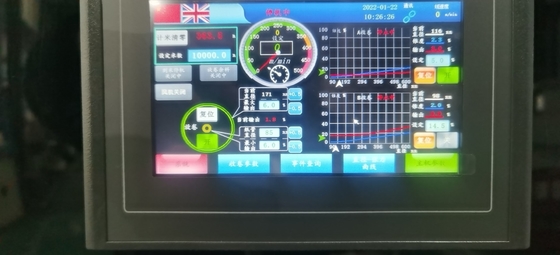

Ekran dotykowy przyjmuje tryb 7-calowy połączony z Kunlun
Przełącznik adoptuje Snydera
Regulacja ciśnienia powietrza jest kontrolowana przez precyzyjny zawór regulacyjny
5.
Cykl dostawy: w ciągu 35 dni roboczych.
Nazwa firmy: Haijing Machinery
Osoba odpowiedzialna: kierownik Wu
Numer telefonu: 1381975362918627295765
Osoba kontaktowa: sales
Tel: +8613819753629 / +8613353399812
