Szczegóły Produktu:
|
| typ materiału: | Materiał walcowany PET, BOPP, BOF, PE, OPP | Grubość materiału: | 0,012-0,5 mm (membrana) |
|---|---|---|---|
| Maksymalna szerokość surowców: | 1100 mm | Szerokość powierzchni rolki: | 1150 mm |
| Szerokość cięcia: | 20-1100mm | Rdzeń rury szpuli: | 3 paper tube; 3 papierowe tuby; using 2 Duluo gas expansion shafts za pomocą |
| Maksymalna średnica uzwojenia: | 600 mm | Maksymalna prędkość: | 450 metrów na minutę |
| Szybkość cięcia: | 10-450 metrów/minutę | Całkowita moc zasilacza: | 13KW |
| Waga całkowita: | 4200kg | Całkowite wymiary: | 2414 długości, 3690 szerokości i 1720 mm wysokości |
| High Light: | HJ-1100A-III Przewijarka do cięcia wzdłużnego,Przewijarka do cięcia wzdłużnego 450m / min,Przewijarka do cięcia wzdłużnego Maszyna BOPP |
||

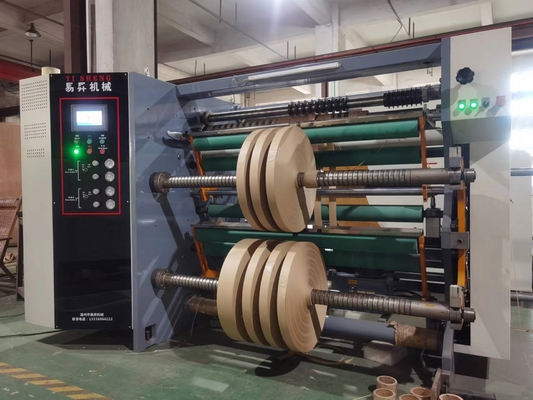

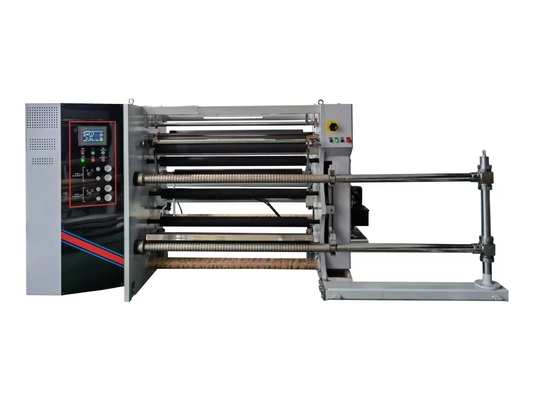

HJ-1100A-III trzy serwo w pełni automatyczna maszyna do cięcia wzdłużnego
| Częściowe imię | Specyfikacja i model | ilość | marka |
| 45 # stalowa rama | Panel ścienny o grubości netto 40mm | 1 para | |
| 3-calowy nadmuchiwany wał | Poszycie Luo | 2 kawałki | |
| Główny drążek pociągowy | φ 120 * 1150 mm | 1 kawałek | |
| Gumowy wałek trakcyjny z poliuretanu | φ 120 * 1150 mm | 7 sztuk | |
| Rolka prowadząca z twardego tlenku glinu | Φ 90 * 1150 mm | 6 sztuk | |
| Uzwojenie serwa | 5,5 kW | 2 zestawy | Dział Urody |
| Serwo trakcyjne | 5,5 kW | 1 zestaw | Dział Urody |
| prowadzić | 5,5 kW | 3 jednostki | Shenzhen Hongyuan |
| Odpadowy wentylator krawędziowy | 1,5 kW | 1 jednostka | Wuxi |
| łożysko | 1 partia | HRB | |
| Elementy pneumatyczne | 1 partia | ||
| Okrągły nóż przyjmuje funkcję ogrzewania | 6 par | ||
| Główny sterownik programowalny PLC | CPU224XP | Siemensa | |
| 7-calowy kolorowy ekran dotykowy | TPC1061Ti | 1 kawałek | Pekin Kunlun Tongshi |
| Czujnik zbliżeniowy | 1 kawałek | Japonia OMRON | |
| Aparatura niskiego napięcia | 1 kawałek | Schneidera | |
| Zasilacz impulsowy | 1 partia | Tajwan Mingwei |
3, Opis funkcjonalny każdej części:
1. Dział Trakcji:
1. Rolka trakcyjna jest napędzana serwomotorem o mocy 3,7 kW.
2. Urządzenie do recyklingu krawędzi odpadów:
Użyj wentylatora, aby wydmuchać odpady i materiały odpadowe, a klient wyposaży siatkę do zbierania.
3. Mechanizm nawijający: (lewy lub prawy koniec gotowego produktu określa klient podczas składania zamówienia)
1. Cięty materiał jest niezależnie nawijany za pomocą obu osi górnej i dolnej, a nóż do cięcia wzdłużnego wykorzystuje nóż prosty do cięcia wzdłużnego (6 par)
2. Górne i dolne wały uzwojenia mają po jednym serwosilniku o mocy 3,7 kW z pneumatycznym wałem rozprężnym.Naprężenie uzwojenia jest automatycznie kontrolowane przez Siemens PLC w oparciu o aktualną średnicę cewki, zapewniając, że gotowy materiał jest czysty podczas cięcia wielu szczelin.Wszystkie powierzchnie końcowe cewki są płaskie, a płaskość powierzchni tarczy jest dowolnie wybierana przez pneumatyczną rolkę dociskową i rolkę dociskową do cięcia.Szczelność wewnętrznych i zewnętrznych warstw gotowej cewki jest kontrolowana, co jest metodą nawijania spiralnego.Wraz ze wzrostem średnicy uzwojenia PLC Siemens automatycznie kontroluje prędkość serwosilnika uzwojenia w celu zmniejszenia.
5. Rozładuj urządzenie
Przyjęcie połączonej bezwałowej hydraulicznej automatycznej konstrukcji podającej
(1) 1 zestaw analogowego silnika korekcyjnego
(2) Szyna prowadząca model 25 4 sztuki
(3) Jedna para wysokiej jakości stali jest używana do łuku pamiątkowego o grubości 40
(4) 1 para wahaczy do podnoszenia
(5) Siłownik 140X63 1 para
(6) Hamulec wylotowy przyjmuje jedną parę hamulców pneumatycznych

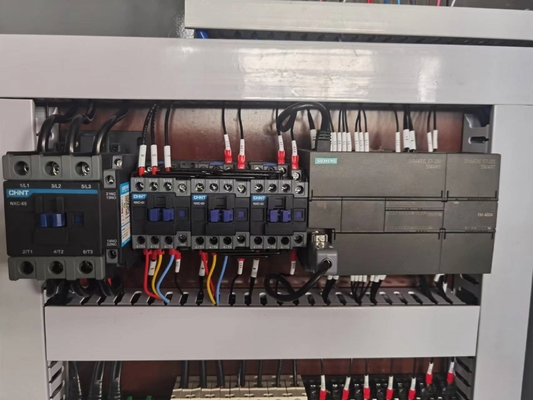

Sprzęt elektryczny przyjmuje
Grupa Chint jest używana do urządzeń elektrycznych niskiego napięcia, Snyder jest używany do przełączników przyciskowych, Siemens jest używany do PLC, a system operacyjny całej maszyny jest kontrolowany
sekcja sterowania PLC przyjmuje Siemens Sprzęt elektryczny przyjmuje Chint
sterowanie napędem Korzystanie z trzech napędów Shenzhen Hongyuan
Sekcja skrzynki rozdzielczej

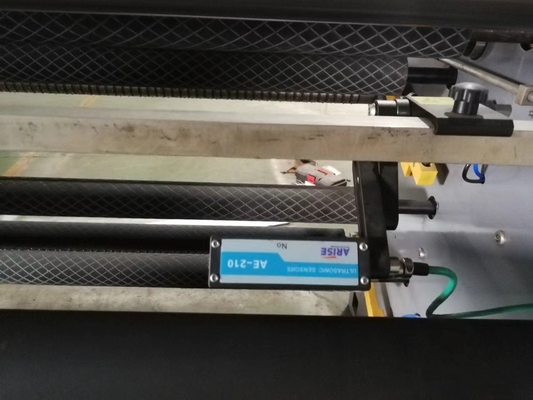

Układ korekcyjny
Symulowana korekcja za pomocą nietoperzy
Sekcja operacyjna
Ekran dotykowy przyjmuje tryb 7-calowy połączony z Kunlun
Przełącznik adoptuje Snydera
Regulacja ciśnienia powietrza jest kontrolowana przez precyzyjny zawór regulacyjny
5.
Cykl dostawy: w ciągu 35 dni roboczych.
