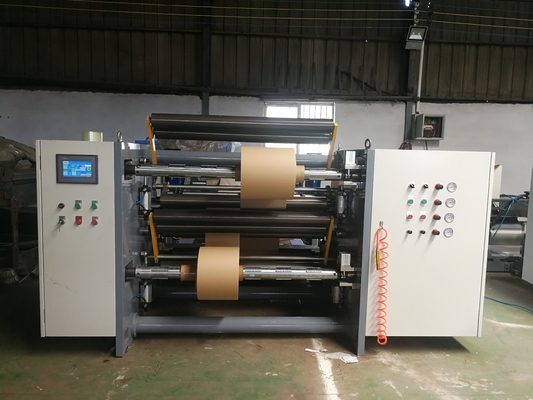

HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm

HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm
HJ-1100 Longitudinal Cutting Machine Variable Frequency Speed Transverse 1400mm
HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm

Duży Obraz :  HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm

Szczegóły Produktu:
Miejsce pochodzenia: Wenzhou Ruian Haijing Maszyny
Nazwa handlowa: HJ
Orzecznictwo: Ce
Numer modelu: HJ-1100D
Zapłata:
Minimalne zamówienie: 1 wieża
Cena: 20000dollars
Szczegóły pakowania: Opakowania kontenerowe
Czas dostawy: cztery tygodnie
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1 wieża/30 dni
Kontakt

HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm

Opis
typ materiału: Materiał PET, BOPP, BOF, PE, OPPE Grubość materiału: 0.012-0.5mm (membrane); 0,012-0,5 mm (membrana); 30-450g (paper) 30-450g (pa
Maksymalna średnica surowców: 1400 mm Rdzeń rury z surowca: 3 rurki papierowe
Maksymalna szerokość surowców: 1100 mm Szerokość powierzchni rolki: 1150 mm
Szerokość cięcia: 10-1100mm Rdzeń rury szpuli: 3 rurki papierowe
Maksymalna średnica uzwojenia: 600 mm Całkowity skok korekcji odchylenia: 150 mm
Maksymalna prędkość: 300 metrów na minutę Szybkość cięcia: 10-300 metrów/minutę
Całkowita moc zasilacza: 12,5 kW Waga całkowita: 4200kg
Całkowite wymiary: 3200 długości, 2600 szerokości, 1500 mm wysokości
High Light:

Maszyna do cięcia wzdłużnego

,

Maszyna do cięcia poprzecznego prędkości 1400 mm

,

Maszyna do cięcia wzdłużnego 12

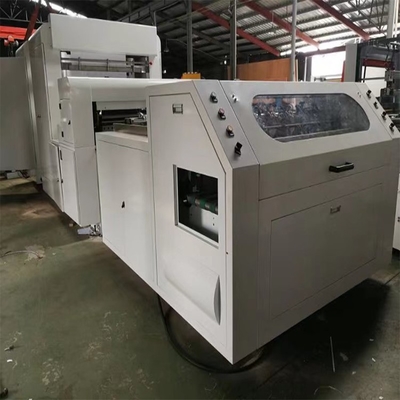

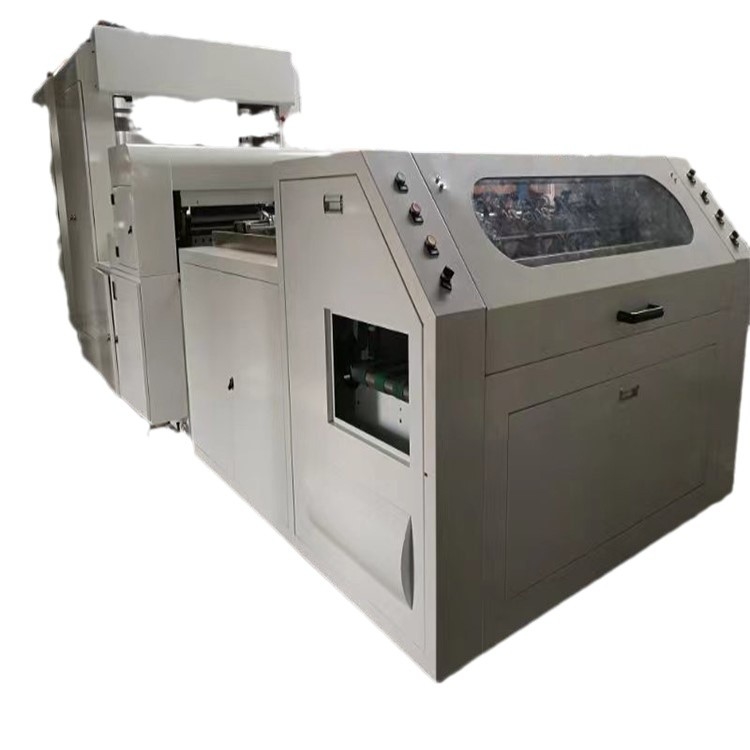

Wysokoprecyzyjna przecinarka poprzeczna i wzdłużna HJ-1100



Wydajność i charakterystyka:

Ta maszyna nadaje się do różnych rodzajów papieru i folii aluminiowej.Ta maszyna przyjmuje sterowanie silnikiem serwo do cięcia o stałej długości.System transmisji przyjmuje scentralizowaną kontrolę, taką jak czujniki pneumatyczne i fotoelektryczne.Ta maszyna integruje światło, elektryczność i gaz, z prostą obsługą, wysoką dokładnością cięcia, stabilnością mechaniczną i niskim poziomem hałasu.(Opcjonalnie dla podawania pneumatycznego) Regulacja prędkości silnika o zmiennej częstotliwości, automatyczne zliczanie, wyłączanie alarmu.Jest to obecnie idealne urządzenie do wysokiej jakości cięcia blach na dużą skalę w Chinach

Cechy:

1. Regulacja prędkości zmiennej częstotliwości hosta, system sterowania ekranem dotykowym PLC Panasonic, automatyczne liczenie, automatyczne ustawianie długości, wyłączanie alarmu

2. Rama przyjmuje konstrukcję z blachy stalowej o grubości 16 mm, gniazdo ostrza do cięcia poprzecznego przyjmuje konstrukcję z ciężkiego odlewu, a rolka prowadząca przyjmuje rolkę prowadzącą ze stopu aluminium do obróbki dynamicznej równowagi

3. Trakcja pozycjonowania napędu przyjmuje sterowanie wałem napędowym układu serwo, a metodą trakcji podawania jest napędzana silnikiem trakcja napędu koła łańcuchowego

4. Ta maszyna jest idealnym urządzeniem do cięcia poprzecznego i wzdłużnego materiału arkuszowego o wysokiej dokładności, dużej prędkości i płynnym zbieraniu materiału

1, Główne parametry techniczne:

Model HJ-1100
Maksymalna szerokość cięcia 1100 mm
Długość cięcia 20-600mm
Prędkość cięcia 5-150 razy/min
Dokładność pozioma i pionowa

±0,2 mm
Całkowita moc zasilacza 6,5kw
ciężar maszyny 2000 kg
Wymiary zewnętrzne (dł. × szer. × wys.) L4500*S2000*W1400




2, Konfiguracja maszyny:

Część gospodarza

(5) Stojak przyjmuje 16 # wysokiej jakości konstrukcji z blachy stalowej

1) Urządzenie trakcyjne:

(1) Typ strukturalny: aktywny pasywny typ kompresji trakcji

(2) podstawa trakcyjna przyjmuje konstrukcję odlewniczą (1 zestaw)

(3) Rolka trakcyjna przyjmuje rolki gumowe (specyfikacja: 4 sztuki) φ osiemdziesiąt pięć × 1150 mm)

(4) Metoda kompresji przyjmuje kontrolę cylindra

(5) Rolka prowadząca skrzyni biegów przyjmuje aluminiowe rolki prowadzące (specyfikacja: 3 sztuki) φ siedemdziesiąt × 1150 mm)

(6) Rolkę prowadzącą przekładni można napinać w górę iw dół w celu regulacji

(7) Silnik przyjmuje trójfazowy asynchroniczny silnik o zmiennej częstotliwości o mocy 1,5 kW (1 zestaw)

(8) Przetwornica częstotliwości przyjmuje 1,5 kW Geetek (1 jednostka)

(9) Karmienie jest kontrolowane przez przenośnik taśmowy

(10) Cały mechanizm podający jest inteligentnie sterowany przez czujniki przemieszczenia.

2) Mechanizm podający:

1. Aktywnie zastosuj metodę pozycjonowania serwomechanizmu

Silnik serwo 2,4,4 kW Inviton, sterownik (1 zestaw)

3. Cały system sterowania przemysłowego przyjmuje metodę sterowania cyfrowym systemem sterowania przemysłowego: główny silnik napędza aktywne pozycjonowanie rolek

4. Przekładnia przyjmuje pas synchroniczny i mechanizm przekładni koła synchronicznego

5. Rolka podająca przyjmuje górną i dolną gładką gumową strukturę rolki.

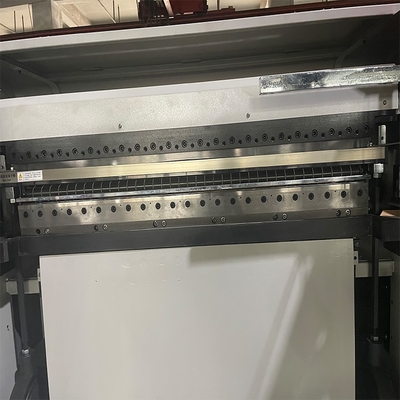

3) Urządzenie tnące:

(1) Metoda cięcia: dolny nóż stały, górny nóż aktywny

(2) Łoże tnące przyjmuje odlewaną ciężką konstrukcję:

(3) Prowadnica liniowa (2 pary)

(4) Pojemnik na olej (2 sztuki)

Olej smarowy można poddać recyklingowi

(5) Noże górne i dolne są wykonane z importowanych wyważonych noży stalowych (2 pary) z nożami taśmowymi

(6) narzędzie (specyfikacja grubość × szerokość × długość: 15 × osiemdziesiąt × 1150 mm)

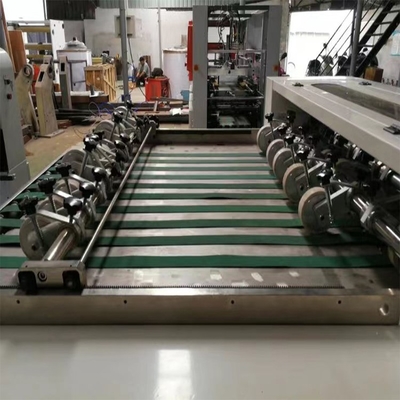

(7) Okrągły nóż do cięcia wzdłużnego wykonany z wysokiej jakości stali (2 pary)

(8) Metoda działania: ręcznie dostosuj pozycję narzędzia

(9) Główny tryb przekładni: główna przekładnia silnika jest dopasowana do skrzyni biegów do napędzania mimośrodowego układu zawieszenia koła, a korbowód porusza się ruchem posuwisto-zwrotnym, aby przesunąć narzędzie tnące

(10) Główny silnik przyjmuje silnik sterujący prędkością o zmiennej częstotliwości w Szanghaju (1,5 kW)

(11) Przetwornica częstotliwości przyjmuje Geetek (1,5 kW 1 jednostka)

(12) Przekładnia przyjmuje synchroniczny mechanizm przekładni koła

(13) Koło mimośrodowe (2 kpl.)

(14) Korbowód (2 sztuki)

Platforma odbiorcza materiału przyjmuje funkcję automatycznego podawania taśm przenośnikowych;

(1) Liczba gotowych arkuszy jest kontrolowana przez Panasonic PLC, a ustawiona liczba arkuszy jest automatycznie wysyłana do obszaru sortowania.Maszyna automatycznie działa normalnie, dzięki czemu jest łatwa w obsłudze i oszczędza pracę



3. Elektryczna część sterująca: (kontrola i host połączone równolegle) Cała maszyna przyjmuje przemysłowy system sterowania Panasonic PLC, a ekran dotykowy jest kontrolowany przez Taiwan Weilun

(1) System sterowania tej maszyny można z grubsza podzielić na sterowanie hosta.

(2) Sterowanie hostem: w tym główne sterowanie silnikiem, sterowanie trakcją, sterowanie podawaniem i sterowanie cięciem.

(3) Wyposażony w elektroniczny licznik liczników do liczenia;Wyłączenie alarmu;Automatyczna stała długość, wskaż i wskaż funkcje.

(4) Powyższe komponenty elektryczne są wybrane z Chint;Wybrany przełącznik marki Schneider

4. Urządzenia pomocnicze: (odpowiedzialny za użytkownika)

(1) Źródło elektryczne: trójfazowy czteroprzewodowy przełącznik powietrza: napięcie 380 V/50 Hz

Urządzenie do wyładunku materiału;


Używanie stojaka do wyładunku szybowego

Cylinder;160 * 300 2 sztuki

Szyna prowadząca;2 zestawy dla każdego z 20 * 280-20 * 420

Sprostowanie;Przyjęcie zestawu symulowanej korekty odchylenia

Cząstki magnetyczne;10 kilogramów, 1 sztuka
HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm 0
Skrzynka rozdzielcza;Przetwornica częstotliwości przyjmuje dwa zestawy Geely Tech 1,5 kW

Sterownik serwo przyjmuje zestaw Shenzhen Yingweiteng 4,4 kW 1

Chint jest używany jako urządzenie niskonapięciowe, a Omron jako przekaźnik
HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm 1
PLC przejmuje firmę Panasonic z Japonii

Zasilacz impulsowy przyjmuje Tajwan Mingwei
HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm 2
Urządzenie do wyładunku materiału;Jeden zestaw automatycznej korekty, jedna korekcja fotoelektryczna

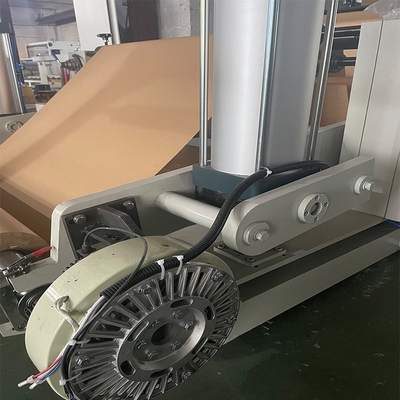

Serwohamulec 10 kg, 1 szt

Cylinder 160 * 300 = 2 sztuki

Dmuchany wałek model 1100, 3 cale, 1 sztuka
HJ-1100 Maszyna do cięcia wzdłużnego Zmienna częstotliwość Prędkość poprzeczna 1400 mm 3

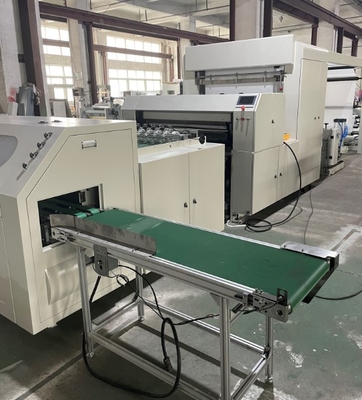

Platforma odbiorcza materiału;Automatyczne liczenie i podawanie, materiały przesyłane są do sortowni za pomocą przenośników taśmowych.



Nazwa ilość Uwagi
Klucz płaski 10-12 1 zestaw
Klucz płaski 1 zestaw
Pistolet olejowy 1 szt 1 kawałek
Klucz sześciokątny 1 zestaw
Wkrętak płaski 1 zestaw
Śrubokręt krzyżakowy 1 zestaw
Klucz dwugłowicowy 1 zestaw dwanaście × czternaście Dane techniczne
Klucz dwugłowicowy 1 zestaw czternaście × czternaście Dane techniczne
Klucz dwugłowicowy 1 zestaw dwadzieścia dwa × dwadzieścia cztery specyfikacje
Pozioma podkładka stojaka 6
Instrukcja obsługi 1 książka
Ostrze okrągłe 6 sztuk
