Część gospodarza
(5) Stojak przyjmuje 16 # wysokiej jakości konstrukcji z blachy stalowej

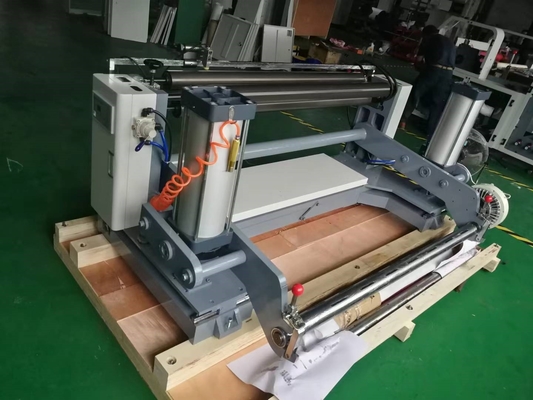

1) Urządzenie trakcyjne:
(1) Typ strukturalny: aktywny pasywny typ kompresji trakcji
(2) podstawa trakcyjna przyjmuje konstrukcję odlewniczą (1 zestaw)
(3) Rolka trakcyjna przyjmuje rolki gumowe (specyfikacja: 4 sztuki) φ osiemdziesiąt pięć × 1150 mm)
(4) Metoda kompresji przyjmuje kontrolę cylindra
(5) Rolka prowadząca skrzyni biegów przyjmuje aluminiowe rolki prowadzące (specyfikacja: 3 sztuki) φ siedemdziesiąt × 1150 mm)
(6) Rolkę prowadzącą przekładni można napinać w górę iw dół w celu regulacji
(7) Silnik przyjmuje trójfazowy asynchroniczny silnik o zmiennej częstotliwości o mocy 1,5 kW (1 zestaw)
(8) Przetwornica częstotliwości przyjmuje 1,5 kW Geetek (1 jednostka)
(9) Karmienie jest kontrolowane przez przenośnik taśmowy
(10) Cały mechanizm podający jest inteligentnie sterowany przez czujniki przemieszczenia.
2) Mechanizm podający:
1. Aktywnie zastosuj metodę pozycjonowania serwomechanizmu
Silnik serwo 2,4,4 kW Inviton, sterownik (1 zestaw)
3. Cały system sterowania przemysłowego przyjmuje metodę sterowania cyfrowym systemem sterowania przemysłowego: główny silnik napędza aktywne pozycjonowanie rolek
4. Przekładnia przyjmuje pas synchroniczny i mechanizm przekładni koła synchronicznego
5. Rolka podająca przyjmuje górną i dolną gładką gumową strukturę rolki.
3) Urządzenie tnące:
(1) Metoda cięcia: dolny nóż stały, górny nóż aktywny
(2) Łoże tnące przyjmuje odlewaną ciężką konstrukcję:
(3) Prowadnica liniowa (2 pary)
(4) Pojemnik na olej (2 sztuki)
Olej smarowy można poddać recyklingowi
(5) Noże górne i dolne są wykonane z importowanych wyważonych noży stalowych (2 pary) z nożami taśmowymi
(6) narzędzie (specyfikacja grubość × szerokość × długość: 15 × osiemdziesiąt × 1150 mm)
(7) Okrągły nóż do cięcia wzdłużnego wykonany z wysokiej jakości stali (2 pary)
(8) Metoda działania: ręcznie dostosuj pozycję narzędzia
(9) Główny tryb przekładni: główna przekładnia silnika jest dopasowana do skrzyni biegów do napędzania mimośrodowego układu zawieszenia koła, a korbowód porusza się ruchem posuwisto-zwrotnym, aby przesunąć narzędzie tnące
(10) Główny silnik przyjmuje silnik sterujący prędkością o zmiennej częstotliwości w Szanghaju (1,5 kW)
(11) Przetwornica częstotliwości przyjmuje Geetek (1,5 kW 1 jednostka)
(12) Przekładnia przyjmuje synchroniczny mechanizm przekładni koła
(13) Koło mimośrodowe (2 kpl.)
(14) Korbowód (2 sztuki)

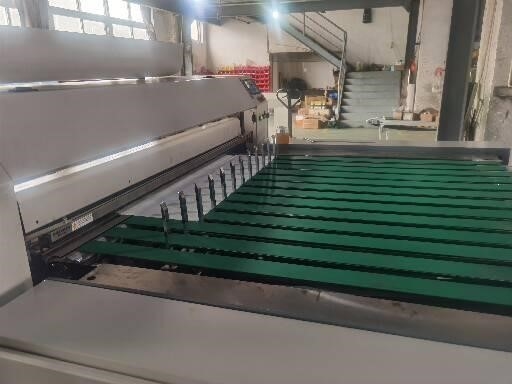

Platforma odbiorcza materiału przyjmuje funkcję automatycznego podawania taśm przenośnikowych;
(1) Liczba gotowych arkuszy jest kontrolowana przez Panasonic PLC, a ustawiona liczba arkuszy jest automatycznie wysyłana do obszaru sortowania.Maszyna automatycznie działa normalnie, dzięki czemu jest łatwa w obsłudze i oszczędza pracę

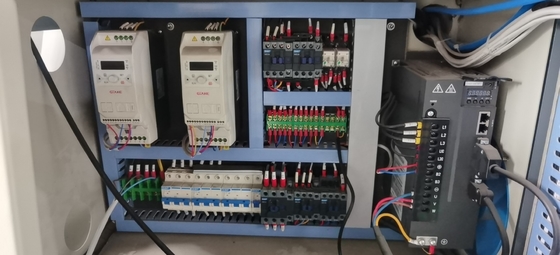

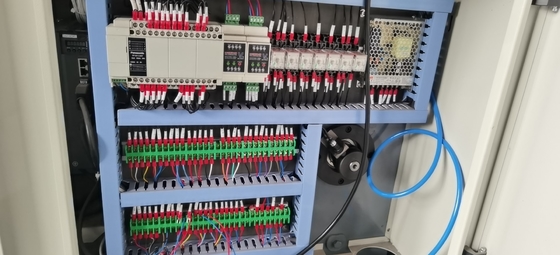

3. Elektryczna część sterująca: (kontrola i host połączone równolegle) Cała maszyna przyjmuje przemysłowy system sterowania Panasonic PLC, a ekran dotykowy jest kontrolowany przez Taiwan Weilun
(1) System sterowania tej maszyny można z grubsza podzielić na sterowanie hosta.
(2) Sterowanie hostem: w tym główne sterowanie silnikiem, sterowanie trakcją, sterowanie podawaniem i sterowanie cięciem.
(3) Wyposażony w elektroniczny licznik liczników do liczenia;Wyłączenie alarmu;Automatyczna stała długość, wskaż i wskaż funkcje.
(4) Powyższe komponenty elektryczne są wybrane z Chint;Wybrany przełącznik marki Schneider
4. Urządzenia pomocnicze: (odpowiedzialny za użytkownika)
(1) Źródło elektryczne: trójfazowy czteroprzewodowy przełącznik powietrza: napięcie 380 V/50 Hz
Urządzenie do wyładunku materiału;
