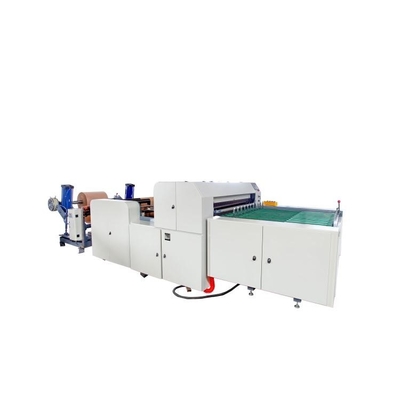

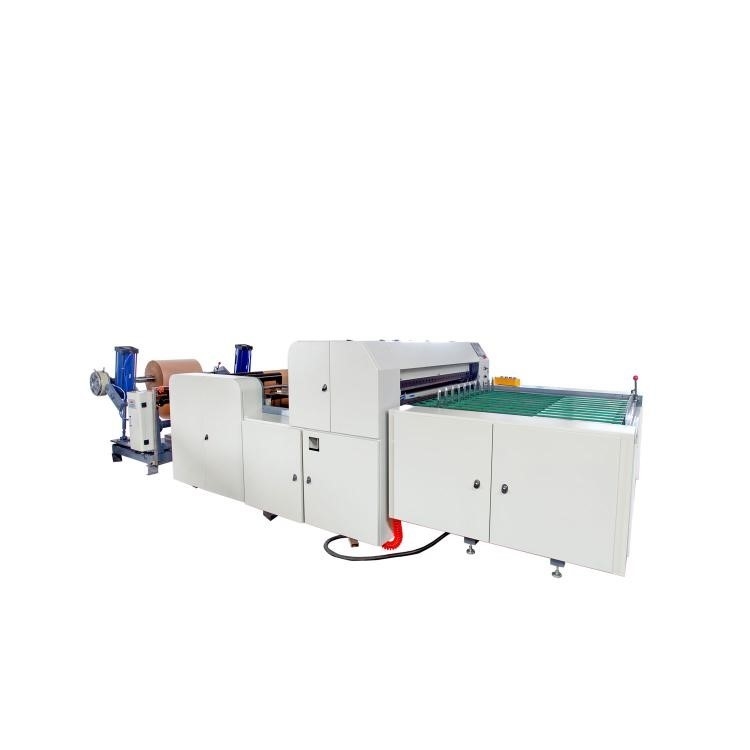

Wysokoprecyzyjna komputerowa krajarka poprzeczna i wzdłużna HJ-800
Wydajność i charakterystyka:
Ta maszyna nadaje się do różnych rodzajów papieru i folii aluminiowej.Ta maszyna przyjmuje sterowanie silnikiem serwo do cięcia o stałej długości.System transmisji przyjmuje scentralizowaną kontrolę, taką jak czujniki pneumatyczne i fotoelektryczne.Ta maszyna integruje światło, elektryczność i gaz, z prostą obsługą, wysoką dokładnością cięcia, stabilnością mechaniczną i niskim poziomem hałasu.(Opcjonalnie dla podawania pneumatycznego) Regulacja prędkości silnika o zmiennej częstotliwości, automatyczne zliczanie, wyłączanie alarmu.Jest to obecnie idealne urządzenie do wysokiej jakości cięcia blach na dużą skalę w Chinach
Cechy:
1. Regulacja prędkości zmiennej częstotliwości hosta, system sterowania ekranem dotykowym PLC Panasonic, automatyczne liczenie, automatyczne ustawianie długości, wyłączanie alarmu
2. Rama przyjmuje konstrukcję z blachy stalowej o grubości 16 mm, gniazdo ostrza do cięcia poprzecznego przyjmuje konstrukcję z ciężkiego odlewu, a rolka prowadząca przyjmuje rolkę prowadzącą ze stopu aluminium do obróbki dynamicznej równowagi
3. Trakcja pozycjonowania napędu przyjmuje sterowanie wałem napędowym układu serwo, a metodą trakcji podawania jest napędzana silnikiem trakcja napędu koła łańcuchowego
4. Ta maszyna jest idealnym urządzeniem do cięcia poprzecznego i wzdłużnego materiału arkuszowego o wysokiej dokładności, dużej prędkości i płynnym zbieraniu materiału
1, Główne parametry techniczne:
| Model |
HJ-800 |
| Maksymalna szerokość cięcia |
800 mm |
| Długość cięcia |
20-600mm |
| Prędkość cięcia |
5-150 razy/min |
| Dokładność pozioma i pionowa |
±0,2 mm
|
| Całkowita moc zasilacza |
6,5kw |
| ciężar maszyny |
2000 kg |
| Wymiary zewnętrzne (dł. × szer. × wys.) |
L4500*S2000*W1400 |
2, Konfiguracja maszyny:
Część gospodarza
(5) Stojak przyjmuje 16 # wysokiej jakości konstrukcji z blachy stalowej
1) Urządzenie trakcyjne:
(1) Typ strukturalny: aktywny pasywny typ kompresji trakcji
(2) podstawa trakcyjna przyjmuje konstrukcję odlewniczą (1 zestaw)
(3) Rolka trakcyjna przyjmuje rolki gumowe (specyfikacja: 4 sztuki) φ osiemdziesiąt pięć × 850 mm)
(4) Metoda kompresji przyjmuje kontrolę cylindra
(5) Rolka prowadząca przekładni przyjmuje aluminiowe rolki prowadzące (specyfikacja: 3 sztuki) φ siedemdziesiąt pięć × 850 mm)
(6) Rolkę prowadzącą przekładni można napinać w górę iw dół w celu regulacji
(7) Silnik przyjmuje trójfazowy asynchroniczny silnik o zmiennej częstotliwości o mocy 1,5 kW (1 zestaw)
(8) Przetwornica częstotliwości przyjmuje 1,5 kW Geetek (1 jednostka)
(9) Karmienie jest kontrolowane przez przenośnik taśmowy
(10) Cały mechanizm podający jest inteligentnie sterowany przez czujniki przemieszczenia.
2) Mechanizm podający:
1. Aktywnie zastosuj metodę pozycjonowania serwomechanizmu
2. Silnik serwo 3kw Inviton, sterownik (1 zestaw)
3. Cały system sterowania przemysłowego przyjmuje metodę sterowania cyfrowym systemem sterowania przemysłowego: główny silnik napędza aktywne pozycjonowanie rolek
4. Przekładnia przyjmuje pas synchroniczny i mechanizm przekładni koła synchronicznego
5. Rolka podająca przyjmuje górną i dolną gładką gumową strukturę rolki.
3) Urządzenie tnące:
(1) Metoda cięcia: dolny nóż stały, górny nóż aktywny
(2) Łoże tnące przyjmuje odlewaną ciężką konstrukcję:
(3) Prowadnica liniowa (2 pary)
(4) Pojemnik na olej (2 sztuki)
Olej smarowy można poddać recyklingowi
(5) Noże górne i dolne są wykonane z importowanych wyważonych noży stalowych (2 pary) z nożami taśmowymi
(6) narzędzie (specyfikacja gruby × szeroki × długość: 15 × osiemdziesiąt × 850 mm)
(7) Okrągły nóż do cięcia wzdłużnego wykonany z wysokiej jakości stali (2 pary)
(8) Metoda działania: ręcznie dostosuj pozycję narzędzia
(9) Główny tryb przekładni: główna przekładnia silnika jest dopasowana do skrzyni biegów do napędzania mimośrodowego układu zawieszenia koła, a korbowód porusza się ruchem posuwisto-zwrotnym, aby przesunąć narzędzie tnące
(10) Główny silnik przyjmuje silnik sterujący prędkością o zmiennej częstotliwości w Szanghaju (1,5 kW)
(11) Przetwornica częstotliwości przyjmuje Geetek (1,5 kW 1 jednostka)
(12) Przekładnia przyjmuje synchroniczny mechanizm przekładni koła
(13) Koło mimośrodowe (2 kpl.)
(14) Korbowód (2 sztuki)
Platforma odbiorcza materiału przyjmuje funkcję automatycznego podawania taśm przenośnikowych;
(1) Liczba gotowych arkuszy jest kontrolowana przez Panasonic PLC, a ustawiona liczba arkuszy jest automatycznie wysyłana do obszaru sortowania.Maszyna automatycznie działa normalnie, dzięki czemu jest łatwa w obsłudze i oszczędza pracę

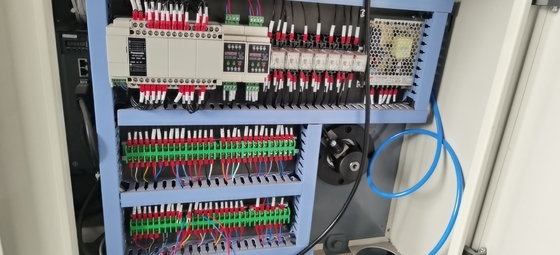

3. Elektryczna część sterująca: (kontrola i host połączone równolegle) Cała maszyna przyjmuje przemysłowy system sterowania Panasonic PLC, a ekran dotykowy jest kontrolowany przez Taiwan Weilun
(1) System sterowania tej maszyny można z grubsza podzielić na sterowanie hosta.
(2) Sterowanie hostem: w tym główne sterowanie silnikiem, sterowanie trakcją, sterowanie podawaniem i sterowanie cięciem.
(3) Wyposażony w elektroniczny licznik liczników do liczenia;Wyłączenie alarmu;Automatyczna stała długość, wskaż i wskaż funkcje.
(4) Powyższe komponenty elektryczne są wybrane z Chint;Wybrany przełącznik marki Schneider
4. Urządzenia pomocnicze: (odpowiedzialny za użytkownika)
(1) Źródło elektryczne: trójfazowy czteroprzewodowy przełącznik powietrza: napięcie 380 V/50 Hz

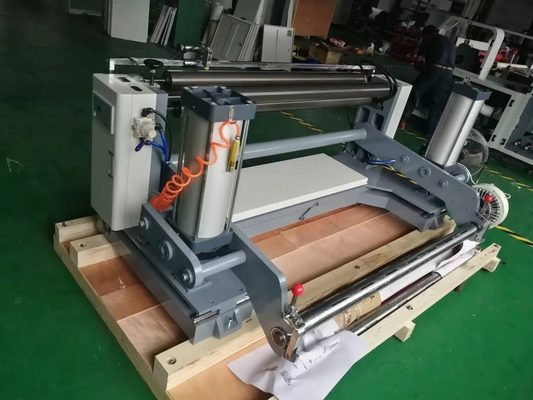

Urządzenie do wyładunku materiału;
Używanie stojaka do wyładunku szybowego
Cylinder;160 * 300 2 sztuki
Szyna prowadząca;2 zestawy dla każdego z 20 * 280-20 * 420
Sprostowanie;Przyjęcie zestawu symulowanej korekty odchylenia
Cząstki magnetyczne;10 kilogramów, 1 sztuka

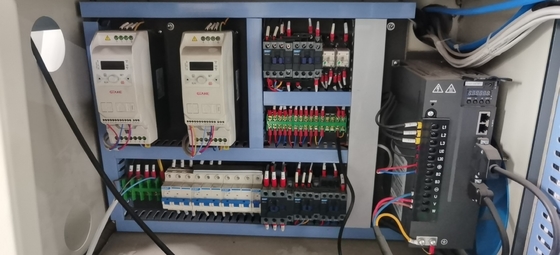

Skrzynka rozdzielcza;Przetwornica częstotliwości przyjmuje dwa zestawy Geely Tech 1,5 kW
Sterownik serwo przyjmuje zestaw Shenzhen Yingweiteng 3kw 1
Chint jest używany jako urządzenie niskonapięciowe, a Omron jako przekaźnik
PLC przejmuje firmę Panasonic z Japonii
Zasilacz impulsowy przyjmuje Tajwan Mingwei
Urządzenie do wyładunku materiału;Jeden zestaw automatycznej korekty, jedna korekcja fotoelektryczna
Serwohamulec 10 kg, 1 szt
Cylinder 160 * 300 = 2 sztuki
Dmuchany szyb model 800, 3 cale, 1 sztuka

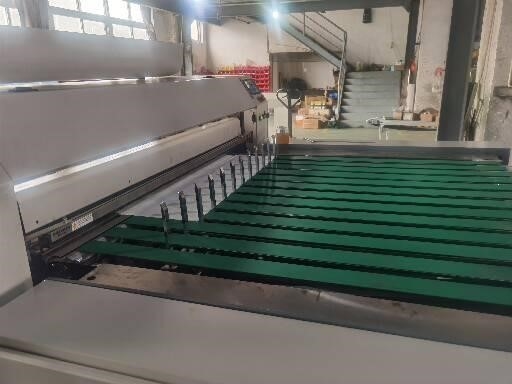

Platforma odbiorcza materiału;Automatyczne liczenie i podawanie, materiały przesyłane są do sortowni za pomocą przenośników taśmowych.
| Nazwa |
ilość |
Uwagi |
| Klucz płaski 10-12 |
1 zestaw |
|
| Klucz płaski |
1 zestaw |
|
| Pistolet olejowy 1 szt |
1 kawałek |
|
| Klucz sześciokątny |
1 zestaw |
|
| Wkrętak płaski |
1 zestaw |
|
| Śrubokręt krzyżakowy |
1 zestaw |
|
| Klucz dwugłowicowy |
1 zestaw |
dwanaście × czternaście Dane techniczne |
| Klucz dwugłowicowy |
1 zestaw |
czternaście × czternaście Dane techniczne |
| Klucz dwugłowicowy |
1 zestaw |
dwadzieścia dwa × dwadzieścia cztery specyfikacje |
| Pozioma podkładka stojaka |
6 |
|
| Instrukcja obsługi |
1 książka |
|
| Ostrze okrągłe |
6 sztuk |
|
