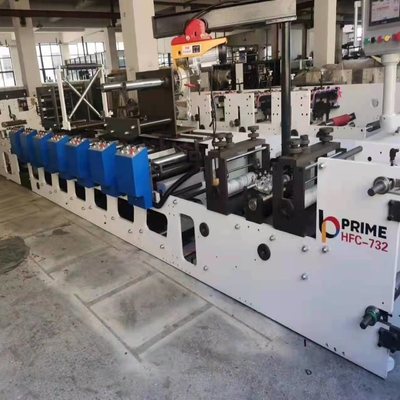

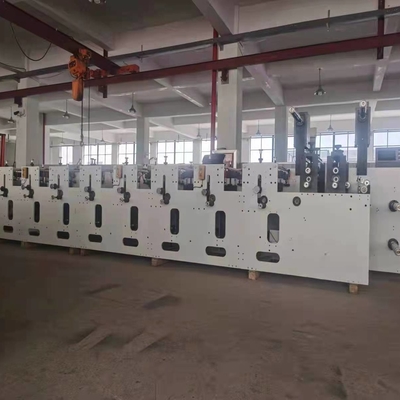

YT 6-1400 Szybka maszyna fleksograficzna z komputerową automatyczną rejestracją kolorów, druk fleksograficzny z włókniny 100-1200 mm

Maszyna fleksograficzna model HJ 6-1400 do rolek papieru pakowego lub włókniny

rolki folii plastikowe rolki folii







Po pierwsze, charakterystyka funkcji:



1. Od rozładunku do odbioru na krótkim dystansie.



2. Opracowany przez siebie specjalny skrobak kompensuje latający atrament z dużą prędkością i zmniejsza ulatnianie się rozpuszczalnika w powietrzu.



3. Powtarzana długość drukowania 300-950 MM, aby wypełnić puste miejsce kaskadowej maszyny fleksograficznej o niewystarczającej długości drukowania.



4. Zastosuj komputerowy system automatycznej rejestracji kolorów, przesuń automatyczną kompensację śledzenia, dokładną rejestrację kolorów i stabilne drukowanie.



5. Materiał do drukowania: OPP: 20 ~ 70 μm BOPP: 20 ~ 60 μm PE: 35 ~ 100 μm NY: 20 ~ 50 μm PET: 20 ~ 60 μm CPP: 20 ~ 60 μm Papier: 20 ~ 300 g/m2 naklejki I inne materiały.

6. Cykl procesu wytwarzania płyty jest krótki, a koszt niski.Okres wielobarwnego cylindra wklęsłego wynosi od 5 do 10 dni, a płyta fleksograficzna jest wykonywana przez 5 godzin.Wersja fleksograficzna zależy od obszaru zadruku i jest znacznie tańsza niż cylinder do wklęsłodruku.



7. Korekta przed prasą, silny wiatr po prasie + konstrukcja suszenia na podczerwień, pomocniczy mieszek chłodzący.Unikaj rozmazywania, które łatwo powstaje, gdy atrament jest słabo wyschnięty.



8. Część drukująca jest napędzana przez liniową szynę prowadzącą o dużej wytrzymałości, a wersja do przodu i do tyłu jest napędzana przez liniową śrubę kulową + synchroniczny serwomotor z magnesami trwałymi,



9.1-6 kolorów można dostosować do potrzeb, szerokość 1000 mm



10. Proces 1 wyładowanie, 2 automatyczne stałe napięcie, 3 skrobak, 4 jednostka drukująca, kolor komputera, 5 trakcja, 6 automatyczne stałe napięcie, 7 środek w górę iw dół odbiór





parametry techniczne



1. Forma drukowana: flekso

2. Podłoże do drukowania: folia z włókniny papierowej

3. Prędkość drukowania: 10m/min-120m/min

4. Prędkość mechaniczna: 10m/min-150m/min

5. Maksymalna szerokość podłoża: 1440mm

6. Szerokość drukowania: 100-1200 mm

7. Obwód drukowania: 300-950 mm

8. Grubość blachy: 1,7 mm (specjalne powiadomienie z wyprzedzeniem)

9. Dane techniczne wałka rastrowego: Φ106*1440*6

10. Specyfikacja aluminiowej rolki prowadzącej: Φ100*1440 Φ70*1440

11. Drukowanie dolnego wałka: Φ160*1440

12. Maksymalna średnica odwijania: Φ1200 mm

13. Maksymalna średnica uzwojenia: Φ1200 mm

14. Maksymalna temperatura dużego piekarnika: 80 °C

15. Średnica rdzenia podłoża: 74mm

16. Całkowita moc całej maszyny: Moc silnika 15+7,5 kW, moc ogrzewania elektrycznego 48 kW

17. Źródło ciepła suszenia: ogrzewanie elektryczne

18. Masa maszyny: około 15 T

19. Wymiary: 12800 (dł.) x 2400 (szer.) x 1150 (wys.) mm

20. Kolor nadwozia: ciemnoszary + biały (specjalne powiadomienie z wyprzedzeniem)





Po drugie, konfiguracja maszyny:

Urządzenie odwijające:



1) Półautomatyczne urządzenie odwijające: pneumatyczne automatyczne podawanie

2) Maksymalna średnica odwijania: Φ1000 mm

3) Specyfikacja nadmuchiwanego wału: 3”

4) Liczba wałków inflacyjnych: 2

5) Zakres kontroli napięcia: 0-100kg/pełna szerokość

6) Proszek magnetyczny: 10 KG, automatyczna kontrola napięcia

7) W pełni automatyczne urządzenie wykrywające napięcie;

8) Analogowy system korekcji 1 zestaw





2. Jednostka drukująca



1) Tryb jazdy: napęd motoreduktora, napęd pasa synchronicznego.

2) Wał płyty drukarskiej:

(1) Wzdłużna rejestracja kolorów: napęd serwomotoru z magnesami trwałymi (polecenie automatycznego wykonania systemu kolorów komputera Kosai)

(2) Kolor poziomy: napęd silnikowy (wykonanie ręczne)

3) Ogólny skład: rolka płyty, skrobak, taca na tusz, wałek rastrowy,

4) Skrobak: używane są 4 zestawy jednokierunkowego skrobaka.Aby ułatwić instalację, materiał skrobaka jest wykonany z profilu ze stopu aluminium o wysokiej wytrzymałości, który jest wygodny i szybki do załadunku, rozładunku i czyszczenia.



4. Suszarka:



1) Każda grupa kolorystyczna wyposażona jest w silny wiatr + suszenie w piecu na podczerwień: z zestawem schładzania i utwardzania po zadrukowaniu.

2) Cały nadruk jest najpierw suszony, a następnie chłodzony.Piekarnik jest ogrzewany elektrycznie, a wentylator jest inteligentnie sterowany, a temperatura wewnątrz piekarnika jest kontrolowana.



5. Urządzenie do nawijania



1) metoda nawijania: centralne zwijanie osi w górę iw dół

2) Metoda instalacji rdzenia papierowego: rozszerzenie wałka rozprężnego 2

3) Specyfikacja nadmuchiwanego wału: 3”

4) Silnik uzwojenia: 7,5 kW 1 zestaw

5) Kontrola napięcia: W pełni automatyczna kontrola napięcia

6) Zakres napięcia uzwojenia: 5-10 KG/pełna szerokość

7) Średnica pojedynczego uzwojenia: maksymalnie Φ1000 mm.



Po trzecie, urządzenia wspierające (użytkownicy są odpowiedzialni)



1. Zasilanie: 3-fazowe * 380 V * 50 Hz, trójfazowy system linii zachodniej

2, sprężarka powietrza: 2KW (1 zestaw)





Lista elektryczna



Kategoria Główne produkty techniczne Uwagi



Moc maszyny

Główna maszyna 15 + 7,5 kW 380 V Szanghaj W sumie 1

Ogrzewanie 6KW/grupę Domowe 6 grup

Źródło wiatru 100WX4

Urządzenie elektryczne Schneider

Silnik wałka atramentowego 120 W 220 V AC Tajwan Razem 6 grup

Całkowita moc około 50KW

Odwijanie wykrywanie nacisku, w pełni automatyczna kontrola napięcia

Magnetyczny hamulec proszkowy: Ryan Haitai Moment obrotowy: 100 Nm

Zawór regulacji ciśnienia precyzyjnego ciśnienia trakcyjnego



Grupa kolorów

Regulator temperatury kontroluje temperaturę piekarnika na stałą temperaturę.

Opóźnij kontrolę wałka farbowego i wałka siatkowego, aby uzyskać bardziej rozsądne wymagania dotyczące homogenizacji.

Moduł PLC

Centrum uzwojenia

PLC Japonia Mitsubishi

Progresywna wersja serwosilnika z magnesami trwałymi 16

Automatyczne podawanie pneumatyczne

Symulacja Korekta Coase Komputer firmowy Automatyczny system kolorów Cosei

Kolorowy serwosilnik z magnesami trwałymi 6

Sztyft ceramiczny wałek rastrowy opcjonalny 6

Ekran dotykowy 12 cali Tajwan weinew
