Szybka maszyna fleksograficzna o długości 250 mm, szerokości 180 mm, prędkości 5-60 m/min i dokładności 0,15 mm

1. Główne parametry techniczne

1. Maksymalna długość druku: 250mm

2. Szerokość druku: 180mm

3. Prędkość drukowania: 5-60m/min

4. Dokładność nadruku: < 0,15 mm

5. Całkowita moc zainstalowana: 6 kW

6. Wymiary gabarytowe: (dł. × szer. × wys.) 1680 × siedemset osiemdziesiąt × jeden tysiąc dwieście osiemdziesiąt

7. Waga: ≈ 618 KG

2, Główne funkcje strukturalne i zasady działania

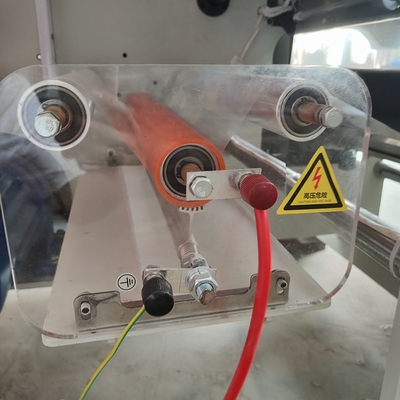

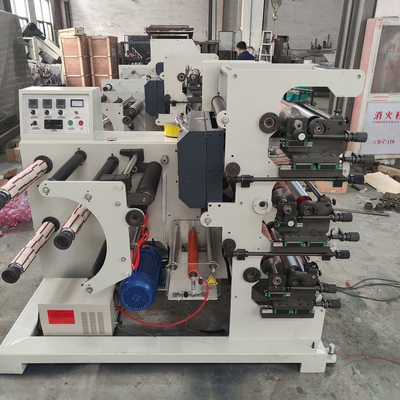

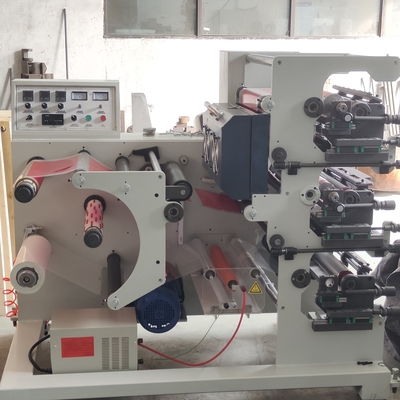

Struktura tej maszyny obejmuje wyładowanie, wyładowanie koronowe, trakcję, drukowanie w pierwszym kolorze, drukowanie w drugim kolorze, piekarnik, cięcie wzdłużne i zbieranie materiału.(Jak pokazano na rysunku)

2. Mechanizm zasilania atramentem

1. Podnieś pojemnik z atramentem.2. aniloks.3. Skrobak.4. Wałek drukujący.5. Skład rolki oparcia.

(Jak pokazano na rysunku)

3. Mechanizm chromatyczny

Dopasowanie kolorów składa się z mechanizmu przekładni planetarnej, który reguluje przekładnię planetarną w lewo iw prawo, aby wyrównać wzór w górę iw dół.Wyreguluj rolki drukujące w lewo iw prawo, aby wyrównać wzór w górę iw dół.(Jak pokazano na rysunku)

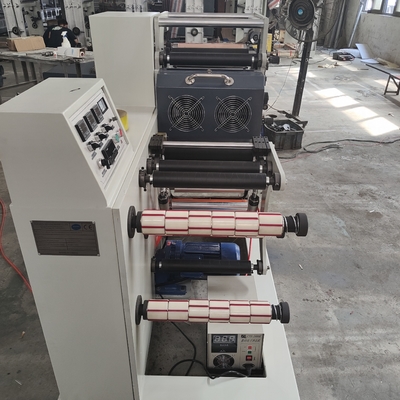

5. Mechanizm piekarnika

Kiedy materiał drukowany przechodzi przez piec, ciepło emitowane przez rurkę grzewczą jest wydmuchiwane przez wentylator w celu wysuszenia atramentu na powierzchni materiału drukowanego.Temperatura piekarnika kontrolowana jest za pomocą inteligentnego miernika kontroli temperatury i termopary indukcyjnej.

6, urządzenie do nawijania

Urządzenie do nawijania służy głównie do nawijania produktów na bębny.Ma głównie kołowrotek.Moc jest napędzana przez silnik do napędzania koła zębatego, a koło zębate napędza moc do obracania wału uzwojenia, aby osiągnąć cel uzwojenia.Szczelność bębna zależy od regulacji nakrętki i sprężyny.

7, Konserwacja i konserwacja maszyny

Aby funkcja drukowania działała normalnie przez długi czas i dawała dobre wydruki, maszyna musi być konserwowana i dobrze konserwowana.Operatorzy muszą przejść szkolenie techniczne przed rozpoczęciem pracy, nie tylko zapoznając się z procesem drukowania fleksograficznego, ale także rozumiejąc i opanowując strukturę, zasadę działania i normalne metody obsługi tej maszyny.Aby opanować kluczowe punkty dostosowywania różnych instytucji.Przed uruchomieniem maszyny należy kompleksowo sprawdzić stan, sprawność i elastyczność każdej części maszyny.Do każdej części smarującej należy dodać smar.Podczas eksploatacji maszyny policja powinna skontrolować każdy działający element.W przypadku wystąpienia nietypowych warunków, takich jak hałas i wibracje łożysk, należy natychmiast zatrzymać maszynę w celu przeprowadzenia kontroli.Dopiero po rozwiązaniu problemu można uruchomić maszynę.Po zatrzymaniu maszyny konieczne jest natychmiastowe wyłączenie zasilania, wyczyszczenie maszyny, wyjęcie zbiornika na atrament, zwolnienie rolki kleju, wyjście z noża atramentowego i użycie środka czyszczącego do wytarcia rolki płyty i ostrza atramentowego oraz wstrzyknięcie oleju w każdym punkcie smarowania.

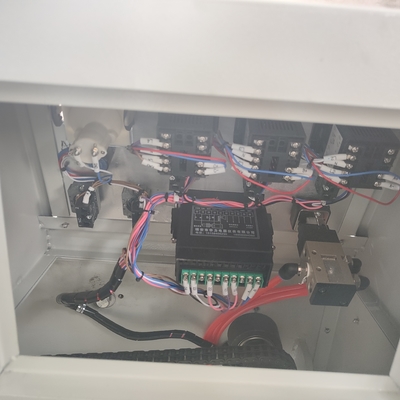

8, elektryczny układ sterowania

Ta maszyna przyjmuje dwa zasilacze prądu zmiennego 220 V/50 Hz.System sterowania przyjmuje zasilanie 220 V AC.Proszę zapoznać się z panelem operacyjnym maszyny w celu uzyskania informacji na temat określonych przełączników elektrycznych i przyrządów.Po zakończeniu instalacji tej maszyny uruchom główny silnik, wyreguluj prędkość, spraw, aby główna maszyna obracała się powoli i sprawdź kierunek obrotów głównej maszyny.

Obudowa maszyny musi być niezawodnie uziemiona.Zwróć uwagę na bezpieczeństwo elektryczne.
